Обозначения графические материалов в сечениях
ГОСТ 2.306 – 68
Все детали, которые изображаются на технических чертежах, представляют собой определенные геометрические тела и их комбинации. Изготавливаться они должны из определенных материалов, в соответствии с закладываемыми при их разработке требованиями.
Вид материала указывается в основной надписи чертежа. В тех случаях, когда на техническом чертеже надо указать сечение, материал обозначается графически, в зависимости от того, какого он вида.
Одним из основных требований, предъявляемых к графическим обозначениям в сечениях материалов, является то, что детали должны легко различаться, вид материала надлежит показывать так, чтобы чтение чертежа не было затруднено.
Основным нормативным документом, которым устанавливаются правила нанесения материалов в сечениях и их графического изображения, является ГОСТ 2.306 – 68
. Он действует для всех отраслей промышленности и строительства.
Металлы
Неметаллы
Древесина
Камень
Керамика
Стекло
Жидкости
Допускается применять дополнительные обозначения материалов, не предусмотренных стандартом, поясняя их на чертеже.
Пример штриховки металлов
Штриховка неметаллических материалов
Штриховка древесины
Пример штриховки камня
Штриховка керамических и силикатных материалов
Пример штриховки бетона
Пример штриховки стекла
Штриховка жидкости на чертеже
Штриховка грунтов
Согласно стандарту, нанесение всех параллельных линий штриховки должно осуществляться под углом 45°
к оси изображения, его контуру или же к рамке самого чертежа.
Штриховка под углом 45°
относительно линии контура изображения
Штриховка под углом 45°
к оси изображения
Штриховка под углом 45°
к линиям рамки чертежа
Нанесение линий штриховки должно производиться с наклоном или вправо, или влево, однако таким образом, чтобы его направление на всех сечениях детали, было одинаковым, причем вне зависимости как от количества этих сечений, так и от количества листов чертежей.
Частота линий штриховки (то есть интервал между ними) выбирается в зависимости от таких факторов, как площадь заштриховываемой поверхности, а также потребность в разнообразии штриховки сечений смежных частей детали. Для всех сечений одного масштаба, которые могут иметься у детали, расстояние между наносимыми штрихами должно быть одинаково. Согласно стандарту, расстояние между штриховыми линиями может находиться в пределах от
до 10
миллиметров в зависимости от того, нужно ли разнообразить штриховку смежных поверхностей и от того, какова ее площадь.
В тех случаях, когда проводимые под углом 45°
линии штриховки по своему направлению совпадают с осевыми линиями или линиями контура, то их надлежит проводить под углом или 60°
, или 30°
.
Штриховка под углом 30°
Штриховка под углом 60°
Неполная штриховка
Те площади сечений, которые имеют узкую и длинную форму (к примеру, вальцованные, штампованные и прочие подобные детали), и ширина которых при выбранном масштабе чертежа не превышает 4
миллиметров, полностью заштриховываются только у контуров отверстий и на концах. Остальная же площадь обозначается штриховкой в нескольких местах, небольшими участками. Штриховку стекла рекомендуется наносить с наклоном от 15°
до 20°
к линии наибольшей стороны контура сечения.
Зачерненная площадь сечения
при её ширине менее 2 мм

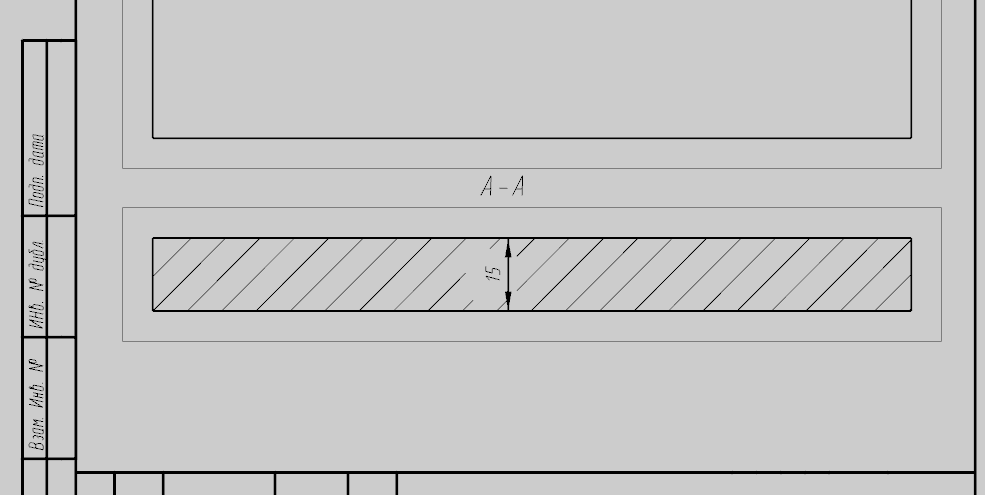

Если ширина сечения на чертеже составляет менее 2
миллиметров, то его, согласно действующему стандарту, допускается изображать зачерненным, а просветы между соседними сечениями должны быть шириной не меньше 0,8
миллиметра.
Расстояние между линиями штриховки
Если на чертеже необходимо изобразить сечение двух смежных деталей, то для одной из них выбирается наклон штриховых линий в правую, а для другой – в левую сторону. Такой прием называется в черчении встречной штриховкой.
Сдвиг линий штриховки в одном сечении
Если штриховка сечений смежных частей производится способом «в клетку», то расстояние между линиями в каждом из них должно быть различным. В тех случаях, когда используется штриховка одинакового наклона, то расстояние между линиями на разных сечениях
должно быть различным. Кроме того, для выделения линии можно сдвигать в одном сечении по отношению к сечению другому, и при этом не менять угол их наклона.
Штриховка вблизи контура сечения
Если площадь сечения велика или если на чертеже указывается профиль грунта, то допускается указание обозначения сечения узкой полоской равномерной ширины непосредственно у контура.
Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах
Штриховка – это знаковое условное обозначение строительных материалов. Чаще всего используется при работе с бетоном. Рисунок наносится карандашом и состоит из пересекающихся или находящихся на определенном расстоянии точек, линий, штрихов. Схемы применяются в большинстве строительств. Однако существуют особенности:
- без необходимости штриховка может не создаваться вообще или создаваться частично для выделения отдельных объектов;
- при необходимости применяются дополнительные чертежи с пояснением для материалов, которые не предусмотрены стандартом.
В строительстве различают три системы обозначений по штриховке:
- ГОСТ 3455 — 59;
- ГОСТ 2.306 — 68;
- ГОСТ Р 21.1207-97.
Рассмотри детально каждый тип, который имеет свои особенности нанесения символов.
Стандарт ГОСТ 3455 — 59
Данный шаблон использовался с 1 января 1959 года по 1 января 1971 года. Общеизвестным его названием было «Чертежи в машиностроении. Штриховки в разрезах и сечениях». Система обозначений была таковой:
- металл – обозначение в виде косых штрихов между которыми одинаковый интервал;
- другие неметаллические предметы – пересекающиеся под прямым углом левонаклонные и правонаклонные линии;
- дерево: рисунок долевого разреза – изображение, схожее с текстурой лиственницы; рисунок поперечного разреза – изображение трещин, а также колец ствола дерева;
- неармированный бетон – схематический рисунок пескогравия;
- железобетон – изображение пескогравия, косые штрихи;
- кирпич – пересекающиеся пунктирные и сплошные линии под наклоном;
- стекло – три вида штрихов, между которыми находятся вертикальные и горизонтальные интервалы;
- жидкий раствор – обозначение штриховкой, которая наносится горизонтально с сужающимися интервалами;
- грунт – рисунок пескография, совмещенный с пересекающимися тремя горизонтальными и вертикальными линиями.
Вернуться к оглавлению
Стандарт ГОСТ 2.306 — 68
На смену отмененной в 1971 году системе символов был введен ГОСТ 2.306 — 68. Она отличается строгостью, отсутствием художественных эффектов. Нововведенные сечения состоят в следующем:
- дерево – дуги одинакового радиуса с интервалами;
- камень натурального происхождения – пунктирные линии под наклоном;
- керамика или силикат – две группы штрихов, которые разделяются широкими интервалами;
- бетон – пунктирные штрихи-линии под наклоном;
- грунт – три штриха объеденные в группу, разделенные просветами.
Кроме этого необходимыми требованиями этого стандарта являются:
- при схожести штрихового рисунка разных материалов их следует подписывать пояснением;
- данный стандарт не охватывает материал из железобетона – для него существует шаблон ГОСТ 21.107-78;
- фасадные материалы изображаются не полностью, достаточно небольших участков по контуру.
С введением этого стандарта к схемам выставляются следующие правила нанесения:
- штриховку под наклоном наносят, как правило, под углом 45 градусов относительно основы;
- при совпадении косых линий с контурными или осевыми, для первых применяется угол 30 или 60 градусов;
- наклон линий, означающих один объект, должен быть одинаковым;
- предметы, площади которых на чертежах показаны с помощью узких сечений, штрихуются только на концах и небольшими участками по всей длине;
- обозначение очень узких деталей – закрашенные линии с небольшими промежутками между соседними плоскостями;
- сечение небольшой площади обозначается штриховкой подобно металлу или не штрихуются вовсе с определенными пометками;
- наклон косых линий штриховки смежных плоскостях должен быть разным;
- другие правила определенные данным стандартом.
Вернуться к оглавлению
ГОСТ Р 21.1207-97
Как мы уже указывали выше, в связи с отсутствием системы для схем железобетонных конструкций в стандарте ГОСТ 2. 306 — 68, возникла необходимость создания стандарта ГОСТ Р 21.1207-97. Данный шаблон чаще всего используется при строительстве дорог. В этом документе особенное место, наряду с такими материалами как асфальт, грунт, упомянуты:
- бетон – пунктирные штрихи;
- армированный бетон – чередующиеся сплошные и прерывающиеся линии;
- железобетон с напряженной арматурой (нагретая или растянутая арматура с усиленными сгибающими свойствами) – чередующиеся две сплошные и одна пунктирная линия.
Вернуться к оглавлению
Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Штриховка разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них — способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).
Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования новом стандарте и обучал школьников так, как обучали его самого.
ГОСТ 3455 — 59
Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название — «Чертежи в машиностроении. Штриховки в разрезах и сечениях».
Нас, разумеется, интересует, прежде всего, принятая в документе система обозначений материалов.
Материал | Штриховка |
Металл | Косые линии с постоянным интервалом |
Неметаллические материалы (кроме перечисленных отдельно) | Накладывающиеся друг на друга наклонные линии с правым и левым наклоном |
Дерево, поперек волокон | Изображение среза с радиальными трещинами и годовыми кольцами |
Дерево, вдоль волокон | Весьма реалистичное изображение текстуры лиственницы |
Бетон без армирования | Пресловутый пескогравийный пейзаж |
Железобетон | Пескогравийный пейзаж с наклонной штриховкой |
Кирпич строительный | Линии, аналогичные изображающим металл, но более редкие |
Кирпич специальный (шамотный, кислотостойкий и так далее) | Перемежающиеся сплошные и пунктирные наклонные линии |
Стекло, оргстекло | Группы из трех штрихов с промежутками по вертикали и горизонтали |
Жидкости | Горизонтальные линии с разрывами и уменьшающимися снизу вверх промежутками |
Насыпной грунт | Пейзаж из пескогравийного карьера, разбавленный решетками из трех линий по горизонтали и вертикали |
Обозначения из старого стандарта.
ГОСТ 2.306 — 68
Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. «Художественному таланту не место на чертежной доске!» — сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.
Материал | Штриховка |
Древесина | Изображение состоит из заполняющих его дуг одинакового радиуса с постоянным интервалом. |
Натуральный камень | Наклонные пунктирные линии |
Керамические и силикатные кирпичи, блоки и строительные камни | Группы из двух наклонных линий перемежаются широкими просветами |
Бетон | Наклонные штрих-пунктирные линии |
Грунт | По верхнему краю соответствующего участка чертежа — группы из трех коротких штрихов, перемежающиеся просветами |
Так стал обозначаться бетон после принятия нового стандарта.
При выполнении чертежа своими руками по ГОСТу нужно придерживаться нескольких правил:
- Наклонные линии проводятся под углом 45 градусов.
Однако: этот угол может выдерживаться не только относительно рамки чертежа, но и относительно оси или контура изображения.
- Штриховка может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
- Расстояние между линиями на всех сечениях одной детали выбирается одинаковым. Шаг подбирается в зависимости от размеров изображения в диапазоне от 1 до 10 миллиметров.
На всех сечениях одной детали шаг штриховки одинаков.
- Узкие и длинные разрезы можно штриховать не полностью, а лишь по краям и в нескольких произвольных местах. Особенно узкие разрезы (толщиной на чертеже менее 2 мм) допускается показывать полностью зачерненными.
- Для смежных сечений двух деталей выбирается разнонаправленная штриховка (влево и вправо).
Итак, согласно действующим нормативным документам инструкция по штриховке бетона на чертеже вполне понятна: он обозначается штрих-пунктирными линиями. Что будет, если использовать устаревшее обозначение?
К счастью, цена ошибки не слишком велика: согласно только что изученному нами документу, при построении чертежей допускается применять непредусмотренные им обозначения. Нужно лишь пояснить их на чертеже.
Виды и особенности кирпича
В процессе строительства используется большое количество самых разных материалов. И для того, чтобы мастера на чертежах могли отличать их, введены различные условные обозначения. Штриховка сечения показывает графически, какой материал используется.
Конечно, самым популярным строительным материалом является кирпич. Штриховка кирпича на чертеже представляет собой наклонные линии, расстояние между которыми одинаково. Следует принимать во внимание требования ГОСТ при создании чертежей. При этом такая штриховка применяется для любого кирпича вне зависимости от видов, которых существует множество. Давайте поговорим о некоторых из них.
Общие сведения
ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения.
Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.
Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:
- можно дополнительно составить требуемое количество чертежей и указать пояснения для отдельных стройматериалов, которые не учитывались во время создания стандарта;
- с учетом ГОСТ обозначение бетона на чертежах может отсутствовать, если в этом нет необходимости, либо же обозначаться частично — для выделения определенного объекта.
youtube.com/embed/4_dZxZiFGbo?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>На сегодняшний день в строительстве используется несколько установленных шаблонов: ГОСТ 3455–59 , ГОСТ 2306 −68, ГОСТ Р 21.1207−97.
ГОСТ 2.306-68* ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах.
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва
Единая система конструкторской документации
ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ
Unified system for design documentation. Graphical designations of materials and rules for their representation
Дата введения 01.01.71
1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.
(Измененная редакция, Изм. № 2).
la . Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1 а.
(Введен дополнительно, Изм. № 1).

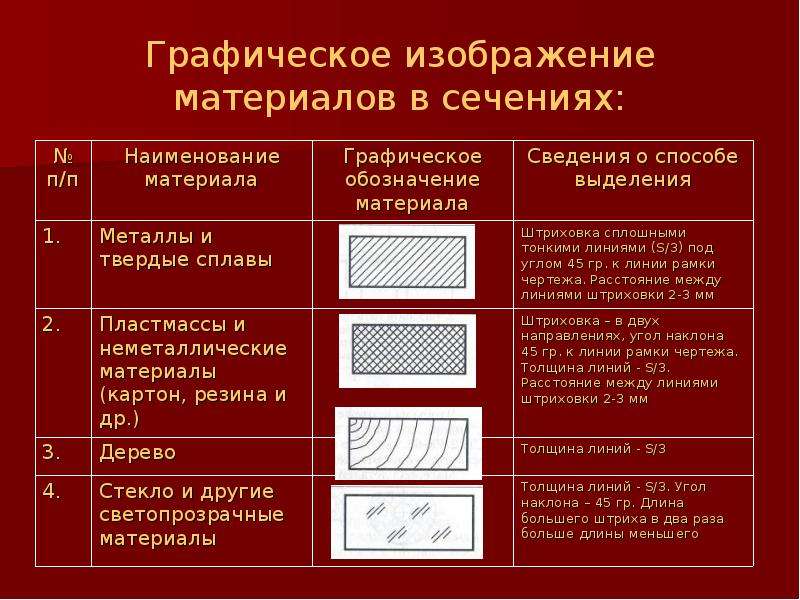

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1 .
Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.
1. Металлы и твердые сплавы
2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже
4. Камень естественный
7. Стекло и другие светопрозрачные материалы
9. Грунт естественный
1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.
2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.
3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т. п.
(Измененная редакция, Изм. № 1, 2).
3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1 .
а — сетка; б – засыпка
2. Сталь рифленая
3. Сталь просечная
4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.
1. (Исключено, Изм. № 1).
2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.
3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501 .
4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.
5. Наклонные параллельные линии штриховки должны проводиться под углом 45 ° к линии контура изображения ( черт. 2 a ) или к его оси ( черт. 2б ), или к линиям рамки чертежа ( черт. 2 ).
Если линии штриховки, приведенные к линиям рамки чертежа под углом 45 ° , совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45 ° следует брать угол 30 ° или 60 ° ( черт. 3 и 4).
Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.
(Измененная редакция, Изм. № 1).
6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.
(Измененная редакция, Изм. № 2).
7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах ( черт. 5 и 6 ). Линии штриховки стекла ( черт. 7 ) следует наносить с наклоном 15-20 ° к линии большей стороны контура сечения.
(Измененная редакция,
Изм. № 4)
8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм ( черт. 8 , 9 ).
В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.
9. Обозначение, указанное в п. 3 табл. 1 , и обозначение засыпки в сечении выполняют от руки.
(Измененная редакция, Изм. № 1).
10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).
При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.
В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки ( черт. 10 ) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона ( черт. 11 ).
11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины ( черт. 12 ).
(Измененная редакция, Изм. № 1).
1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР
В.Р. Верченко, Е.А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я. Кабаков, Л.В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.
4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
6. ИЗДАНИЕ (апрель 2000 г.) с Изменениями № 1, 2, 3, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г. (ИУС 11-80, 12-87, 7-89)
Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Штриховка разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них — способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).
Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования новом стандарте и обучал школьников так, как обучали его самого.
ГОСТ 3455 — 59
Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название — «Чертежи в машиностроении. Штриховки в разрезах и сечениях».
Вопрос 5. Какие штриховки в Автокаде соответствуют ГОСТу?

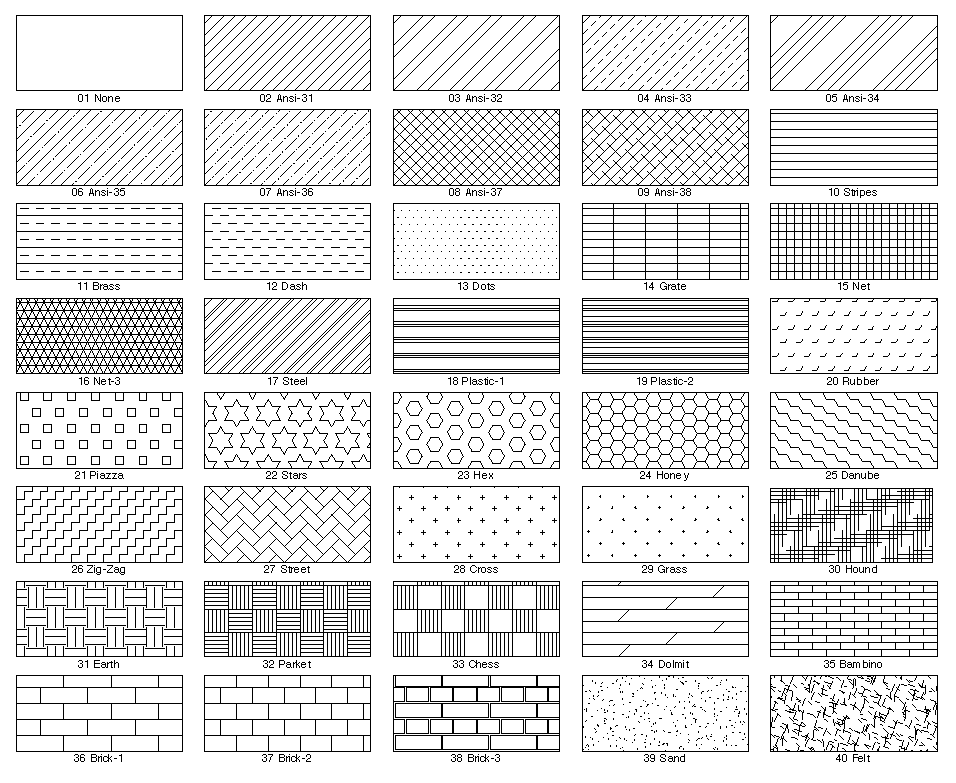

В AutoCAD встроено очень много штриховок, но чаще всего используют те, которые соответствуют ГОСТу. Рассмотрим на примере несколько из них.
Например, образец ANSI 36 используют для штриховки бетона.
Для штриховки железобетона используют образец ANSI 35.
Для кирпича используют штриховку образца ANSI 32.
Чтобы придать чертежу наглядность, сечения (в том числе сечения, входящие в состав разреза) штрихуют.
В соответствии с ГОСТ 2.306 — 68 для различных материалов установлены графические обозначения материалов в сечениях, часть из которых приведена на рис. 253.
Рис. 253. Графические обозначения материалов в сечениях
При штриховке металлов, строительного кирпича и некоторых других материалов применяют тонкие (от s/2 до s/3) параллельные линии, которые проводят под углом 45° к рамке чертежа, оси изображения или контурным линиям этого изображения. Расстояние между параллельными прямыми линиями штриховки должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбираться в пределах от 1 до 10 мм в зависимости от площади штриховки.
Узкие площади сечений, ширина которых на чертеже равна или менее 2 мм, зачерняют, так как на них трудно наносить штриховку (рис. 254).
Рис. 254. Зачерненные узкие площади сечения
Штриховку древесины, фанеры, стекла и естественного грунта следует делать от руки. Штриховку параллельными прямыми линиями удобно выполнять с помощью рейсшины и угольника с углами 45°.
Ответьте на вопросы
1. Какой толщины линии применяют для штриховки сечений металлических деталей?
Отличие ГОСТ 2 .306−68
Как уже указывалось, прошлую систему отменили в 1973 году. Этот стандарт был изменен новыми элементами обозначений.
Основным отличием новой штриховки железобетона по ГОСТ является обязательное соблюдение и строгость стандарта. Этот установленный шаблон был упрощен. Новая система не отличалась особыми эффектами, все четко и ясно. Основные изменения состояли в следующем:
- камни — на схеме изображались наклонным пунктиром;
- дерево — обозначалось с помощью одинаковых дуг, находящихся на одной дистанции;
- грунт — использовались три штриха, представляющих группу с небольшими промежутками;
- штриховку бетона по ГОСТ производили с помощью пунктирных линий, соблюдая определенный уклон;
- керамические стройматериалы и силикат — указывались элементами, которые состояли из нескольких групп, причем между линиями находилось значительное расстояние.
Новые графические элементы дают возможность указывать на чертежах требуемые стройматериалы во время сооружения зданий и иных конструкций. Это удобно — как во время изготовления отдельных элементов, так и во время создания разных объектов.
Отметки проводят тонкими линиями, вычерчивая их в требуемом порядке и с заданной дистанцией. В рамках одного схематического чертежа обозначения металлических изделий должны выделяться на фоне других строительных материалов. Таким образом, во время указания этих элементов между линиями необходимо оставлять больше места.
Параллельно находящиеся линии делаются во время соблюдения равных интервалов для сечений определенной части конструкций, у которых одинаковый масштаб. Для различных площадей сечения этот шаг составляет 2−12 мм.
Во время создания новой системы штриховки старый ГОСТ отменили. В новом установленном шаблоне 1973 года указываются такие же этапы производства, как и в ГОСТ 1962 года. Первый вариант ГОСТа является недействительным.
В этом случае стандарт, который был принят в 1962 году, рассматривается для ознакомления с другими принятыми установленными нормами.
Что представляет собой строительная документация
Строительная документация состоит из комплекса проектных, сметных, исполнительных и рабочих материалов, составленных на разных стадиях подготовительных работ. Перечислять их полностью нецелесообразно, достаточно усвоить — документов много, все они используются на разных стадиях подготовительных или строительных работ. Здесь имеются графические и текстовые материалы, отображающие архитектурные, инженерно-технические и дизайнерские особенности проекта. Текстовые материалы используются на стадии подготовки и обработки проекта. Рабочие чертежи занимают среди других документов важное место, так как именно по ним проходит процесс реализации проекта — укладки или сборки строительных конструкций.
Для приведения большого количества документов в порядок создана СПДС (Система Проектной Документации для Строительства). Она устанавливает единые правила оформления и представления данных по имеющемуся проекту. Стандарты СПДС обеспечивают соответствие с другими системами документации (например, с Единой Системой Конструкторской Документации, ЕСКД). Это позволило объединить разрозненные требования и стандарты, исключить множество нормативных расхождений и противоречий.
Понятие, особенности и система источников информации
Штриховкой в проектно-строительных работах называют условное знаковое обозначение разных видов строительных материалов. Чаще всего штриховка используется именно в работах с бетоном. Раньше рисунок создавали карандашом с использованием идущих параллельно либо пересекающихся линий, штрихов, точек. Сегодня же схемы можно рисовать с применением специальных компьютерных программ, что ускоряет и облегчает процесс создания чертежей.
Некоторые особенности выполнения штриховки:
- В случае необходимости условное обозначение бетона на чертеже может не делаться или создаваться частично с целью выделения конкретных объектов.
- Если есть на то причина, нужно применять дополнительные чертежи со тщательным пояснением касательно материалов, отсутствующих в стандартах.
- Основные системы стандартов для обозначения в штриховке – это старый ГОСТ 3455-59 (не применяется в настоящем времени в том виде, в котором есть, так как следующий ГОСТ дополнил/изменил обозначения), ГОСТ 2. 306-68 (текущая версия для обозначения разных материалов, сечений), новый ГОСТ Р 21.1207-97 (дополнил существующие стандарты обозначения бетона, железобетона и т.д., обычно используется в дорожном строительстве).
Стандарт ГОСТ 3455-59
Этот шаблон применяли с 01.01.1959 до 01.01.1971 года. Общеупотребимое название стандарта звучало как «Чертежи в машиностроении. Штриховки в разрезах и сечениях».
Система основных обозначений (они до сих пор используются):
- Металл – рисуют косыми штрихами с одинаковым интервалом между ними.
- Неметаллические изделия – линии с наклоном вправо/влево, которые пересекаются под прямым углом.
- Древесина – поперечный разрез обозначается в виде трещин и колец ствола дерева, долевой разрез рисуют в виде изображения, напоминающего текстуру лиственницы.
- Бетон неармированный – выполненный схематично рисунок пескогравия.
- Кирпич – сплошные и пунктирные линии, которые пересекаются.
Как обозначается на чертежах: особенности составления
Графически обозначают чертежные сечения для разного типа материалов, чтобы строитель понимал, из какого материала изготовили составную часть детали или изделия. По ГОСТу линии в чертежном официальном документе нужно наносить под углом 45 и 90° к оси и рамке всего чертежа. Штрихуют части сооружений и их деталей в одну сторону для конкретного изделия. Если линия штриховки совпадает с контуром, то меняют угол их выполнения — 30—60°. Фигуры сечения дают общее представление из чего выполнены элементы, поэтому дополнительно описывают сам материал. Полную характеристику прописывают в спецификациях под чертежом или ведомостях.
Правильный угол графического заполнения сечения материала должен быть равным 45 градусам относительно оси и рамки всего чертежа.
Помимо основных требований, стоит учитывать:
- Частоту линий основного элемента. Если она совпадает с другим, нужно давать дополнительное пояснение в зависимости от расположения.
- Для железобетонных частей конструкции существует отдельный вид проектной документации ГОСТ 21.107—78 «Условные изображения элементов зданий, сооружений».
- Линии наносят строго в левую или в правую сторону.
- Штриховка бетона производится от руки (кроме полос с прямым направлением).
- В клетку (изоляция) схематически изображают пересекающиеся сечения 2-х частей, которые нужно вычерчивать на расстоянии и делать эти линии разными.
- Применять строительную штриховку обязательно нужно для строительных и конструктивных чертежей зданий с реконструкциями или на этапе возведения.
- Разрезы узкой формы (от 2 до 4 мм) закрашивают частично, по краям в удобных местах для восприятия.
- Материал фасадной части изображают небольшими участками по контуру детали.
Пояснение основ нормативного документа ГОСТ 21.107—78
Стандарт отменен, но тем не менее штриховки используют. Основные заключения, которые касаются железобетонных изделий следующие:
- преднапряженный железобетон изображается в 2 прямые линии, следующая с пунктиром;
- бетон с армированием отображают в поочередно проведенных линий, прерывистых и сплошных;
- неармированный штрихуется пунктирно.
Каждый тип материала изображается определенным образом.
Это означает, что в монолитной плите в большом масштабе на чертеже сечение с расположением арматурных элементов (схематически выполняют кружочками) и бетона без арматуры заштриховывают как бетон. В разрезе по всему зданию арматурную составляющую на сечении плиты не показывают, выполняя как железобетонную часть (сплошная и пунктирная попеременно). Металл не принято заштриховывать, то есть место, где показано армирование частей штриховка не прорисовывается. Линии обозначения и арматуру нельзя выполнять одним видом, так как при прочтении документа штриховку трудно разобрать.
Применение блоков из легких ячеистых бетонов
Блоки из газобетона применяются для возведения новых домов и реконструкции существующих строений. Основное назначение – сооружение наружных и внутренних, несущих и ненесущих стен и простенков зданий.
Из ячеистых блоков можно возводить несущие стены высотой до 20 м. Однако следует соблюдать ограничение – не более пяти этажей. При этом мансардные и цокольные этажи не учитываются. Этажность не имеет значения, если кладку ведут в домах и сооружениях с несущим железобетонным каркасом.
Материал можно назвать универсальным: из блоков сооружают высотные дома с жесткими каркасами; их используют для утепления уже существующих стен; из них делают защитные противопожарные ограждения.
Особую популярность газобетонные блоки приобрели в малоэтажном строительстве благодаря своим основным достоинствам – высокой теплоизоляционной способности и низкой стоимости.
Газоблоки можно использовать для кладки цоколей, подвальных стен после выполнения защитных мероприятий. Такие стены следует защитить от прямого воздействия влаги. Для защиты рекомендуется использовать герметичные мастики, пленки, краски и другие материалы, которые разрешенны соответствующими ГОСТами.
Наружные и внутренние стены зданий, опирающиеся на фундаменты, следует укладывать на защитные водоотталкивающие материалы. При монтаже коробки таким способом газобетон полностью сохраняет свои прочностные и теплоизоляционные свойства на протяжении всего срока эксплуатации.
Рекомендуется также защищать поверхности газобетонных конструкций с помощью гидроизоляции в местах избыточного скопления влаги – в области подоконников, выступающих карнизов, парапетов.
Техническое черчение
Popular
Основы черчения
Строительное
Машиностроительное
Штриховка в разрезах и сечениях выполняется в виде параллельных прямых линий, проводимых под углом 45° к осевой линии или линии контура, принимаемой в качестве основной. Наклон линий может быть как влево, так и вправо; но для всех разрезов и сечений, относящихся к одной и той же детали, следует выполнять штриховку с наклоном линий в одну и ту же сторону.
П p и м e ч а н и е. Толщина линий штриховки — согласно ГОСТ 3456-46.
При штриховке в разрезах и сечениях надлежит применять следующие условные обозначения:
Примеры применения и сочетания условных обозначений см. на фиг. 45, 50, 51 и 52.
П p и м e ч а н и я.
1. Указанные выше условные обозначения лишь в общих чертах определяют тот или иной материал; все необходимые данные относительно материалов должны быть помещены в спецификациях, ведомостях и т. п.
2. Прочие материалы можно указывать в разрезах и сечениях штриховкой по типу „Металлы» с пояснительной надписью непосредственно у заштрихованной поверхности (фиг. 51).
3. Металлические прокладки и заливки допускается указывать в разрезах и сечениях, помимо штриховки в сетку, также штриховкой по типу „Металлы».
4. Допускаются следующие варианты штриховки:
На одном и том же чертеже штриховка должна выполняться либо согласно указанным вариантам, либо согласно условным обозначениям п. 2.
Условные обозначения дерева и земли, равно как и кружки в обозначении бетона, выполняются от руки. Также от руки может выполняться обозначение стекла.
1.4.2. Штриховка замкнутых областей. КОМПАС-3D для студентов и школьников. Черчение, информатика, геометрия
1.4.2. Штриховка замкнутых областей. КОМПАС-3D для студентов и школьников. Черчение, информатика, геометрияВикиЧтение
КОМПАС-3D для студентов и школьников. Черчение, информатика, геометрия
Большаков Владимир
1.4.2. Штриховка замкнутых областей
Штриховка замкнутых областей на чертежах в двумерных редакторах выполняется автоматически после задания границ и параметров штриховки. Границы штриховки, как правило, можно задавать вручную и (или) автоматически. Автоматический способ задания применяется, когда на чертеже имеется замкнутый контур из уже введенных элементов, ограничивающий штрихуемую область. В этом случае достаточно лишь указать точку внутри штрихуемого контура. Если такого контура нет, то можно вручную указать уже имеющиеся элементы, обозначающие границу области штриховки, а недостающие для ее замыкания части дорисовать дополнительно. Можно использовать интерактивный выбор границы «по стрелке», когда после указания первого элемента будут последовательно анализироваться дальнейшие, возможные направления обхода контура штриховки и пользователю достаточно выбрать нужные. Штриховка производится от границ штрихуемой области внутрь. Если внутри штрихуемого объекта нет других объектов, то штриховка выполняется элементарно. Если же имеются замкнутые вложенные области, то при штриховании в отдельных системах может быть задан один из трех стилей (рис. 1.4).
После указания контура штриховки система запрашивает ее параметры (тип, угол наклона и шаг). Можно задавать различные цвета штриховок. В табл. 1.6 представлены 7 основных типов штриховок (ГОСТ 2.308-68), которые могут быть выполнены наряду с другими типами.
В некоторых системах, при автоматическом задании области штриховки, она должна ограничиваться линиями определенных типов.
Данный текст является ознакомительным фрагментом.
Флаги областей VMA
Списки и деревья областей памяти
Списки и деревья областей памяти Как уже рассказывалось, к областям памяти осуществляется доступ с помощью двух структур данных дескриптора памяти: полей mmap и mm_rb. Эти две структуры данных независимо друг от друга указывают на все области памяти, связанные с данным
Создание областей
Создание областей В версии 1.
0 спецификации XSL у шаблонов страниц имелось пять областей (region). Центральная область, соответствующая основной части, телу страницы, называется областью тела (body region). Верхняя часть страницы, верхний колонтитул (header), называется переднейСоздание встроенных областей: <fo:inline>
Создание встроенных областей: <fo:inline> Как вы уже видели в главе 11, при помощи элемента <fo:inline> вы можете форматировать части текста, задавая для них задний фон, подчеркивая текст или заключая текст в границы. Элемент позволяет форматировать встроенную область из
13.2.3. Отмена отображения областей
13.2.3. Отмена отображения областей После окончания отображения в памяти процесс может отменить отображение памяти с помощью munmap(). Это приводит к тому, что последующие доступы к этому адресу будут генерировать SIGSEGV (если только память не будет перераспределена) и сохраняет
13.
2.4. Синхронизация областей памяти на диск13.2.4. Синхронизация областей памяти на диск Если для записи в файл используется карта памяти, модифицированные страницы памяти и файл будут в течение некоторого времени отличаться. Если процессу необходимо немедленно записать страницы на диск, для этого служит msync().#include
13.2.5. Блокировка областей памяти
13.2.5. Блокировка областей памяти В Linux и многих других современных операционных системах для областей памяти можно организовать страничный обмен с диском (или отклонять, если их невозможно заменить каким-либо другим способом), когда возникает дефицит памяти. На
Штриховка
Штриховка Штрихование – это заполнение указанной области по определенному образцу. При этом можно выбрать один из способов определения контуров штриховки: указать точку в области, ограниченной объектами, или выбрать объекты, окружающие область, либо перетащить образец
Глава 7 Штриховка и градиент
Глава 7 Штриховка и градиент • Выбор шаблона штриховки• Выбор градиента• Определение границ штриховки и градиента• Перетаскивание штриховки• Редактирование штриховки и градиента• РезюмеШтриховкой называется рисунок, заполняющий область или замкнутый контур.
Закрепление областей
Закрепление областей Предположим, что вы работаете с большой таблицей. В процессе работы вам приходится часто использовать полосы прокрутки, чтобы ввести данные в различные ячейки. При этом заголовки столбцов (самые различные, например: Товар, Цена, Количество,
2.2.7.1 . Зеркалирование дисковых областей
2.2.7.1 . Зеркалирование дисковых областей Зеркалирование в INFORMIX-OnLine DS — это дублирование связной дисковой области, выделенной под базу данных, на такую же по размеру область. Исходная область называется первичной, а ее копия — зеркальной. Цели, для которых применяется
Штриховка
Штриховка Штрихование – это заполнение указанной области по определенному образцу. При этом можно выбрать один из способов определения контуров штриховки: указать точку на области, ограниченной объектами, или выбрать объекты, окружающие область, либо перетащить
Штриховка
Штриховка Штрихование – это заполнение указанной области по определенному образцу. При этом можно выбрать один из способов определения контуров штриховки: указать точку на области, ограниченной объектами, или выбрать объекты, окружающие область, либо перетащить
Штриховка
Штриховка Вызвать инструмент создания штриховок можно, нажав кнопку Fill (Штриховка) раздела Document (Документ) палитры инструментов. Палитра Info Box (Информационная палитра) в режиме построения штриховок отображает элементы управления настройкой параметров этого инструмента
Штриховка
Штриховка Команда ВНАТСН, формирующая ассоциативную штриховку, вызывается из падающего меню Draw ? Hatch… или щелчком на пиктограмме Hatch… на панели инструментов Draw. При обращении к команде ВНАТСН загружается диалоговое окно Hatch and Gradient, вкладка Hatch, показанное на рис. 10.1. Рис.
Штриховка
Штриховка Инструмент создания штриховок можно активизировать кнопкой Fill (Штриховка) в разделе Document (Документ) палитры ToolBox (Палитра инструментов). Элементы управления этим инструментом появятся при его выборе на палитре Info Box (Информационная палитра) (рис. 3.29). Рис. 3.29. Вид
понятие, особенности и источники информации
Бетон / Что необходимо знать о бетоне? /
Содержание
- 1 Понятие, особенности и система источников информации
- 1.1 Стандарт ГОСТ 3455 — 59
- 1.2 Стандарт ГОСТ 2.306 — 68
- 1.3 ГОСТ Р 21.1207-97
- 2 Заключение
Чаще всего строительство не обходится без строительных чертежей бетона. Одним из их элементов является штриховка. Попробуем разобраться в ее системе оформления.
Штриховка бетона ГОСТ Р 21.1207-97.Понятие, особенности и система источников информации
Штриховка – это знаковое условное обозначение строительных материалов. Чаще всего используется при работе с бетоном. Рисунок наносится карандашом и состоит из пересекающихся или находящихся на определенном расстоянии точек, линий, штрихов. Схемы применяются в большинстве строительств. Однако существуют особенности:
- без необходимости штриховка может не создаваться вообще или создаваться частично для выделения отдельных объектов;
- при необходимости применяются дополнительные чертежи с пояснением для материалов, которые не предусмотрены стандартом.
В строительстве различают три системы обозначений по штриховке:
- ГОСТ 3455 — 59;
- ГОСТ 2.306 — 68;
- ГОСТ Р 21.1207-97.
Рассмотри детально каждый тип, который имеет свои особенности нанесения символов.
Вернуться к оглавлению
Стандарт ГОСТ 3455 — 59
Данный шаблон использовался с 1 января 1959 года по 1 января 1971 года. Общеизвестным его названием было «Чертежи в машиностроении. Штриховки в разрезах и сечениях». Система обозначений была таковой:
- металл – обозначение в виде косых штрихов между которыми одинаковый интервал;
- другие неметаллические предметы – пересекающиеся под прямым углом левонаклонные и правонаклонные линии;
- дерево: рисунок долевого разреза – изображение, схожее с текстурой лиственницы; рисунок поперечного разреза – изображение трещин, а также колец ствола дерева;
- неармированный бетон – схематический рисунок пескогравия;
- железобетон – изображение пескогравия, косые штрихи;
- кирпич – пересекающиеся пунктирные и сплошные линии под наклоном;
- стекло – три вида штрихов, между которыми находятся вертикальные и горизонтальные интервалы;
- жидкий раствор – обозначение штриховкой, которая наносится горизонтально с сужающимися интервалами;
- грунт – рисунок пескография, совмещенный с пересекающимися тремя горизонтальными и вертикальными линиями.
Вернуться к оглавлению
Стандарт ГОСТ 2.306 — 68
На смену отмененной в 1971 году системе символов был введен ГОСТ 2.306 — 68. Она отличается строгостью, отсутствием художественных эффектов. Нововведенные сечения состоят в следующем:
- дерево – дуги одинакового радиуса с интервалами;
- камень натурального происхождения – пунктирные линии под наклоном;
- керамика или силикат – две группы штрихов, которые разделяются широкими интервалами;
- бетон – пунктирные штрихи-линии под наклоном;
- грунт – три штриха объеденные в группу, разделенные просветами.
Кроме этого необходимыми требованиями этого стандарта являются:
- при схожести штрихового рисунка разных материалов их следует подписывать пояснением;
- данный стандарт не охватывает материал из железобетона – для него существует шаблон ГОСТ 21.107-78;
- фасадные материалы изображаются не полностью, достаточно небольших участков по контуру.
С введением этого стандарта к схемам выставляются следующие правила нанесения:
- штриховку под наклоном наносят, как правило, под углом 45 градусов относительно основы;
- при совпадении косых линий с контурными или осевыми, для первых применяется угол 30 или 60 градусов;
- наклон линий, означающих один объект, должен быть одинаковым;
- предметы, площади которых на чертежах показаны с помощью узких сечений, штрихуются только на концах и небольшими участками по всей длине;
- обозначение очень узких деталей – закрашенные линии с небольшими промежутками между соседними плоскостями;
- сечение небольшой площади обозначается штриховкой подобно металлу или не штрихуются вовсе с определенными пометками;
- наклон косых линий штриховки смежных плоскостях должен быть разным;
- другие правила определенные данным стандартом.
Вернуться к оглавлению
ГОСТ Р 21.1207-97
Как мы уже указывали выше, в связи с отсутствием системы для схем железобетонных конструкций в стандарте ГОСТ 2. 306 — 68, возникла необходимость создания стандарта ГОСТ Р 21.1207-97. Данный шаблон чаще всего используется при строительстве дорог. В этом документе особенное место, наряду с такими материалами как асфальт, грунт, упомянуты:
- бетон – пунктирные штрихи;
- армированный бетон – чередующиеся сплошные и прерывающиеся линии;
- железобетон с напряженной арматурой (нагретая или растянутая арматура с усиленными сгибающими свойствами) – чередующиеся две сплошные и одна пунктирная линия.
Вернуться к оглавлению
Заключение
Главное предназначение штриховки бетонов – это придать чертежам будущей конструкции наглядность с помощью условных знаков. На данный момент в машиностроении и строительстве применяются два стандарта. С их помощью строители сразу определяют материал для постройки того или иного объекта.
обозначения и штриховка железобетона и бетона по ГОСТ на чертежах
Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.
Так выглядит бетон в разрезе. А как он обозначается на чертежах?
Общие сведения
ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения.
Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.
Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:
- можно дополнительно составить требуемое количество чертежей и указать пояснения для отдельных стройматериалов, которые не учитывались во время создания стандарта;
- с учетом ГОСТ обозначение бетона на чертежах может отсутствовать, если в этом нет необходимости, либо же обозначаться частично — для выделения определенного объекта.
На сегодняшний день в строительстве используется несколько установленных шаблонов: ГОСТ 3455–59 , ГОСТ 2306 −68, ГОСТ Р 21.1207−97.
Штриховка бетона на чертежах (цемента, керамзитобетона, газобетона) — условное обозначение
Штриховка бетона – это условное обозначение различных материалов на чертежах в соответствии с действующими ГОСТами.
Благодаря штриховке на любой схеме конструкции можно легко определить тип строительного материала без необходимости использовать дополнительные документы и разъяснения. Таким образом удается значительно облегчить процесс проектирования и сооружения разного типа объектов.
Штриховка бетона на чертежах – это возможность унифицировать основные обозначения, касающиеся материалов, которая будет понятна любому проектировщику или строителю. Бетон штрихуется определенным образом (как и все остальные материалы), тип обозначения зависит от наличия/отсутствия армирования, других факторов.
Обозначение по ГОСТ 3455–59
Этот установленный шаблон был создан в 60-х гг., его начали использовать на строительных схемах с 1.02.1962 г. ГОСТ был действительным до 02.02.1973 года. В нем описаны чертежи для машиностроения. Условные значения были следующими:
- неметаллические стройматериалы — помечали в форме линий под наклоном в левую или правую сторону под пересечением 90 градусов;
- металл — помечали косыми линиями, сохраняя одинаковое расстояние;
- жидкости — вертикальные пунктирные линии с суживающимися промежутками;
- кольца и трещины — для условного обозначения использовали продольный срез;
- дерево — обозначения использовали с учетом особенностей древесины;
- растворы — помечали горизонтальной штриховкой, причем промежутки делали узкими;
- фанера — долевой разрез;
- неармированные ЖБ конструкции выполнялись в форме пескогравия;
- керамзитобетон — наносился пескогравий, дополнительно использовали 3 скрещенные линии, которые расположены в различных направлениях;
- стекло — указывали на схемах с помощью штрихов трех разновидностей и различных интервалов;
- железобетон — косые штрихи с рисунком пескогравия;
- кирпичная кладка — использовали два вида линий, пересекающиеся под углом.
Понятие, особенности и система источников информации
Штриховкой в проектно-строительных работах называют условное знаковое обозначение разных видов строительных материалов. Чаще всего штриховка используется именно в работах с бетоном. Раньше рисунок создавали карандашом с использованием идущих параллельно либо пересекающихся линий, штрихов, точек. Сегодня же схемы можно рисовать с применением специальных компьютерных программ, что ускоряет и облегчает процесс создания чертежей.
Некоторые особенности выполнения штриховки:
- В случае необходимости условное обозначение бетона на чертеже может не делаться или создаваться частично с целью выделения конкретных объектов.
- Если есть на то причина, нужно применять дополнительные чертежи со тщательным пояснением касательно материалов, отсутствующих в стандартах.
- Основные системы стандартов для обозначения в штриховке – это старый ГОСТ 3455-59 (не применяется в настоящем времени в том виде, в котором есть, так как следующий ГОСТ дополнил/изменил обозначения), ГОСТ 2. 306-68 (текущая версия для обозначения разных материалов, сечений), новый ГОСТ Р 21.1207-97 (дополнил существующие стандарты обозначения бетона, железобетона и т.д., обычно используется в дорожном строительстве).
Стандарт ГОСТ 3455-59
Этот шаблон применяли с 01.01.1959 до 01.01.1971 года. Общеупотребимое название стандарта звучало как «Чертежи в машиностроении. Штриховки в разрезах и сечениях».
Система основных обозначений (они до сих пор используются):
- Металл – рисуют косыми штрихами с одинаковым интервалом между ними.
- Неметаллические изделия – линии с наклоном вправо/влево, которые пересекаются под прямым углом.
- Древесина – поперечный разрез обозначается в виде трещин и колец ствола дерева, долевой разрез рисуют в виде изображения, напоминающего текстуру лиственницы.
- Бетон неармированный – выполненный схематично рисунок пескогравия.
- Кирпич – сплошные и пунктирные линии, которые пересекаются.
- Железобетон – изображение пескогравия и использование косых штрихов.
- Стекло – три вида штрихов с горизонтальными/вертикальными интервалами.
- Кирпич – обозначается в виде сплошных/пунктирных линий, которые пересекаются под наклоном.
- Фанера – долевой разрез.
- Раствор жидкий – штрихуется бетон такого типа с использованием горизонтальных линий с интервалами, которые сужаются.
- Керамзитобетон – рисовали пескогравий, с дополнительными тремя скрещенными линиями, которые проходят в разных направлениях.
Стандарт ГОСТ 2.306-68
В 1971 году (а некоторые источники утверждают, что в 1973) ввели ГОСТ 2.306-68 в качестве шаблона для системы символов. Этот стандарт действует и сегодня, регламентирует графическое изображение разных типов материала на фасадах и в сечениях, также устанавливает правила нанесения изображений на чертежи всех сфер строительства и промышленности.
Благодаря новым графическим элементам есть возможность обозначать на чертежах любые материалы в процессе создания конструкций и зданий. Это повышает комфорт и удобство в работе над чертежами как в процессе создания отдельных частей, так и при строительстве объектов.
Отличие ГОСТ 2 .306−68
Как уже указывалось, прошлую систему отменили в 1973 году. Этот стандарт был изменен новыми элементами обозначений.
Основным отличием новой штриховки железобетона по ГОСТ является обязательное соблюдение и строгость стандарта. Этот установленный шаблон был упрощен. Новая система не отличалась особыми эффектами, все четко и ясно. Основные изменения состояли в следующем:
- камни — на схеме изображались наклонным пунктиром;
- дерево — обозначалось с помощью одинаковых дуг, находящихся на одной дистанции;
- грунт — использовались три штриха, представляющих группу с небольшими промежутками;
- штриховку бетона по ГОСТ производили с помощью пунктирных линий, соблюдая определенный уклон;
- керамические стройматериалы и силикат — указывались элементами, которые состояли из нескольких групп, причем между линиями находилось значительное расстояние.
Новые графические элементы дают возможность указывать на чертежах требуемые стройматериалы во время сооружения зданий и иных конструкций. Это удобно — как во время изготовления отдельных элементов, так и во время создания разных объектов.
Отметки проводят тонкими линиями, вычерчивая их в требуемом порядке и с заданной дистанцией. В рамках одного схематического чертежа обозначения металлических изделий должны выделяться на фоне других строительных материалов. Таким образом, во время указания этих элементов между линиями необходимо оставлять больше места.
Параллельно находящиеся линии делаются во время соблюдения равных интервалов для сечений определенной части конструкций, у которых одинаковый масштаб. Для различных площадей сечения этот шаг составляет 2−12 мм.
Во время создания новой системы штриховки старый ГОСТ отменили. В новом установленном шаблоне 1973 года указываются такие же этапы производства, как и в ГОСТ 1962 года. Первый вариант ГОСТа является недействительным.
В этом случае стандарт, который был принят в 1962 году, рассматривается для ознакомления с другими принятыми установленными нормами.
Вопрос 3. Как добавить еще штриховку в Автокаде?
Когда Вам потребуется продолжить работать со штриховкой, не обязательно заново заходить в команду “Штриховки” как мы это делали в первом вопросе. Необходимо лишь выделить штриховку (кликните по ней) и Вы сразу попадете в знакомую нам ленту создания и редактирования штриховки. Там нас теперь интересует кнопка под названием “указать точки”, кликаем на нее и да, выбираем другие области для штрихования. Все просто, смотрите на примеры ниже и подписи к каждой картинке.
Выделили штриховку.
Войдя в знакомую ленту, нажимаем на кнопку “Указать точки”.
Указываем области, которые мы забыли заштриховать и нажимаем пробел.
Вуаля, мы заштриховали в Автокаде новую область.
Особенности ГОСТ от 1973 года
Также существуют и иные особенности стандарта. Эти правила выражаются в следующих моментах:
- в непременном порядке необходимо указывать пояснения;
- если наблюдается сходство на чертеже различных элементов, во время которых описываются различные материалы, то не обойтись без вспомогательной информации;
- фасадные стройматериалы не указываются полностью, в таком случае необходимо лишь частично обозначить контур;
- особенности штриховки строительного материала на схеме указываются в ГОСТ 21 . 107−78;
- в стандарте не существует обозначений для ж/б конструкций, поэтому для них разработали специальный шаблон.
Также есть определенные правила, которые предусматривает стандарт 1973 г. Штриховка бетона выполняется таким образом:
- Мелкие сечения помечают штрихами. Это обозначение похоже на описание металла.
- Линии, которые необходимо начертить под углом, должны выполняться с соблюдением наклона четко в 45 градусов. Угол нужно определять с учетом ориентира не только непосредственно схемы, но и с соблюдением контура изображения.
- В соседних плоскостях линии необходимо вычерчивать под различным углом.
- Штриховка — левосторонняя или правосторонняя, но в одной конструкции угол для сечений должен быть одинаковым.
- Длинные узкие разрезы необязательно полностью заштриховывать, штриховка может быть только по краям либо на нескольких участках, которые выбираются в произвольной форме. Разрезы толщиной не больше 3 мм заштриховывают полностью.
Правила, которые предусмотрены стандартом, необходимо соблюдать в обязательном порядке.
Расследование
Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Штриховка разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них — способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).
Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования новом стандарте и обучал школьников так, как обучали его самого.
ГОСТ 3455 — 59
Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название — «Чертежи в машиностроении. Штриховки в разрезах и сечениях».
Нас, разумеется, интересует, прежде всего, принятая в документе система обозначений материалов.
Материал | Штриховка |
Металл | Косые линии с постоянным интервалом |
Неметаллические материалы (кроме перечисленных отдельно) | Накладывающиеся друг на друга наклонные линии с правым и левым наклоном |
Дерево, поперек волокон | Изображение среза с радиальными трещинами и годовыми кольцами |
Дерево, вдоль волокон | Весьма реалистичное изображение текстуры лиственницы |
Бетон без армирования | Пресловутый пескогравийный пейзаж |
Железобетон | Пескогравийный пейзаж с наклонной штриховкой |
Кирпич строительный | Линии, аналогичные изображающим металл, но более редкие |
Кирпич специальный (шамотный, кислотостойкий и так далее) | Перемежающиеся сплошные и пунктирные наклонные линии |
Стекло, оргстекло | Группы из трех штрихов с промежутками по вертикали и горизонтали |
Жидкости | Горизонтальные линии с разрывами и уменьшающимися снизу вверх промежутками |
Насыпной грунт | Пейзаж из пескогравийного карьера, разбавленный решетками из трех линий по горизонтали и вертикали |
Обозначения из старого стандарта.
ГОСТ 2.306 — 68
Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. «Художественному таланту не место на чертежной доске!» — сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.
Материал | Штриховка |
Древесина | Изображение состоит из заполняющих его дуг одинакового радиуса с постоянным интервалом. |
Натуральный камень | Наклонные пунктирные линии |
Керамические и силикатные кирпичи, блоки и строительные камни | Группы из двух наклонных линий перемежаются широкими просветами |
Бетон | Наклонные штрих-пунктирные линии |
Грунт | По верхнему краю соответствующего участка чертежа — группы из трех коротких штрихов, перемежающиеся просветами |
Так стал обозначаться бетон после принятия нового стандарта.
При выполнении чертежа своими руками по ГОСТу нужно придерживаться нескольких правил:
- Наклонные линии проводятся под углом 45 градусов.
Однако: этот угол может выдерживаться не только относительно рамки чертежа, но и относительно оси или контура изображения.
- Штриховка может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
- Расстояние между линиями на всех сечениях одной детали выбирается одинаковым. Шаг подбирается в зависимости от размеров изображения в диапазоне от 1 до 10 миллиметров.
На всех сечениях одной детали шаг штриховки одинаков.
- Узкие и длинные разрезы можно штриховать не полностью, а лишь по краям и в нескольких произвольных местах. Особенно узкие разрезы (толщиной на чертеже менее 2 мм) допускается показывать полностью зачерненными.
- Для смежных сечений двух деталей выбирается разнонаправленная штриховка (влево и вправо).
Итак, согласно действующим нормативным документам инструкция по штриховке бетона на чертеже вполне понятна: он обозначается штрих-пунктирными линиями. Что будет, если использовать устаревшее обозначение?
К счастью, цена ошибки не слишком велика: согласно только что изученному нами документу, при построении чертежей допускается применять непредусмотренные им обозначения. Нужно лишь пояснить их на чертеже.
ГОСТ Р 21.1207-97
Как легко заметить, мы не нашли действующий ГОСТ на штриховку железобетона. В старом документе обозначение присутствовало, в новом — исчезло.
Вопрос 6. Как добавить штриховку в Автокад, если нету нужной?
Разберем на примере дерева. К сожалению, в программе AutoCAD нету образца штриховки дерева. Поэтому следует добавить ее самостоятельно, это сделать очень легко.
Шаг 0.
Шаг 1. Открываем глобальные параметры программы. Кликаем на пустое место правой кнопкой мышки. Выбираем команду “параметры”.
Шаг 2. Кликаем на “плюс” напротив слов “Путь доступа к вспомогательным файлам”.
Шаг 3. Запоминаем место положение папки support (поддержка).
Шаг 4. Открываем ее и копируем туда штриховки.
Шаг 5. Без перезагрузки программы, создаем новый прямоугольник и ищем наш образец дерева в самом низу списка. Запомните, новые образцы, которые Вы будете загружать ВСЕГДА попадают в конец списка всех образцов, поэтому придется немного помотать вниз.
(У нас случилась накладка, поэтому образца не видно)
Шаг 6. В итоге, штриховка “дерево” будет выглядеть вот так…
Вопрос 4. Что такое ассоциативность штриховки в Автокаде?
Рассмотрим ответ на этот вопрос на примере уже заштрихованного прямоугольника. Вы самостоятельно можете создать такой объект и вместе со мной понять принцип ассоциативности.
Если говорить простыми словами, то при включенной ассоциативности штриховка будет привязана к объекту. Т.е. при изменении геометрических параметров объекта, наша штриховка будет повторять и автоматически заполнять новые области. Давайте посмотрим на примере?
Создали заштрихованый прямоугольник.
Выделили прямоугольник.
Изменим размер прямоугольника. Для этого потянем за одну из ручек.
При изменении размеров объекта, появиться новая область. Ее штриховать не нужно, т.к. у нас включена ассоциативная штриховка.
Результат. Область заштриховалась сама. т.к. она следует всегда за изменениями объекта.
Тема урока «Косая штриховка. Равномерная косая штриховка»
Данный урок технологии по теме “Штриховка древесины” относится к блоку занятий “Выжигание по дереву” в программе 5-го класса.
В процессе занятий дети знакомятся с приемами выполнения “косой” и “равномерной косой штриховки”; совершенствуют умение работать по технологическим картам.
Конспект открытого занятия по технологии
Раздел: Штриховка древесины
Тема: Косая штриховка. Равномерная косая штриховка.
Цель: Освоить новые способы штриховки древесины: косая штриховка, равномерная косая штриховка для создания более сложных рисунков.
Задачи:
1. Научить пользоваться электровыжигателем при выполнении различных способов штриховки.
2. Совершенствовать умение работать по технологическим картам, эскизам.
3. Воспитывать аккуратность, трудолюбие, терпение, доброжелательное отношение в коллективе, гордость за свой труд.
Тип урока: Ознакомление с новым материалом
Методы и формы: Повторение изученного материала в форме устного контроля – в виде разгадывания кроссворда; изучение нового материала – в виде путешествия в сказку; закрепление изученного материала – практическая работа по технологическим картам.
Наглядные пособия: технологические карты, образцы, изучаемых способов штриховки на фанере, иллюстрированные образцы различных штриховок из книги Д.Райта “Искусство выжигания по дереву”, нарисованный на ватмане кроссворд, нарисованное на ватмане шахматное поле, разлинованное, но маленькие квадраты все белые, шахматные фигуры, персонажи: шахматная королева, король.
Оборудование: электровыжигатели, карандаши простые, линейка, ластик, фанерные заготовки, 1/2 альбомного листа.
Ход занятия
1. Организационный момент.
– Ребята, я улыбаюсь вам, вы улыбаетесь мне. У вас хорошее настроение, повернитесь друг к другу, улыбнитесь и подарите частичку своего настроения. Какие вы сегодня красивые и доброжелательные!
Цель нашего занятия – освоить выполнение косой штриховки и равномерной косой штриховки древесины для создания более сложных рисунков без применения акварельных красок и гуаши.
2. Повторение пройденного материала.
– Ребята, к нам на занятие пришла шахматная королева и принесла кроссворд, чтобы проверить ваши знания, полученные на предыдущих занятиях. (Приложение 1.)
Педагог читает вопросы, дети отвечают, ответы записываются в кроссворд по порядку, по вертикали, при их правильном написании в сетке кроссворда в горизонтальном ряду, выделенным красным цветом, должно получиться слово, обозначающее название новой темы. Дети произносят вслух слово “штриховка”.
Вопросы к кроссворду: 1. Тонкий слой древесины, срезанный с короткого бревна. 2. Мера длины, применяемая для измерения лесо- и пиломатериала. 3. Листовой древесный материал, получаемый склеиванием трех и более листов шпона. 4. Разрыв древесины вдоль волокон от морозов, жары, при сушке. 5. Спиленный и очищенный от ветвей и сучьев ствол дерева. 6. Что может испортить древесину? 7. Часть дерева, из которой получают деловую древесину. 8. Невидимая часть дерева. 9. Многорезцовый режущий инструмент с зубьями-резцами, которыми перерезают волокна древесины.
Ответы: 1. Шпон. 2. Метр. 3. Фанера. 4. Трещины. 5. Хлыст. 6. Сырость. 7. Ствол. 8. Корни. 9. Пила.
– Ребята, свой экзамен на проверку пройденного материала вы прошли. Шахматная королева довольна вашими знаниями. Отгаданное слово “штриховка”.
3. Изучение новой темы.
– Шахматная королева пришла не только с кроссвордом для проверки знаний, она рассказала историю, которая произошла в ее королевстве. Послушайте ее, ребята.
“…В давние-стародавние времена, в давней-предальней стране жил- был король. Он не был ни добрым, ни справедливым, ни умным. И, наверное, поэтому он часто воевал с соседями, стараясь захватить у них поля, сады, города. И вот однажды задумал король новый поход за чужими богатствами, да не знал – будет ему удача или нет. Для верности решил спросить совета у самого старого и самого мудрого человека в королевстве. Привели во дворец белобородого старика, и обратился к нему король:
– Слушай, старец: задумал я идти войной на соседе. Скажи, будет ли мне удача? Докажу ли, что я умней и сильней других правителей? Разобью ли неприятельские армии? Завоюю ли новые страны? Подумал мудрец и ответил так:
– Не торопись, о владыка! Прежде чем затевать большую войну, выиграй маленькую. Прежде чем бросить в бой свои несметные полки, научись управлять игрушечным войском. Прежде чем пытаться захватить обширные страны, овладей крошечным королевством…
– Что ты мелешь, старик? – рассердился король. – Какая маленькая война? Что за игрушечное войско? Где это крошечное королевство?
– Вот оно, могучий король – спокойно ответил старец и, вынув из мешка клетчатый деревянный квадрат, положил его перед троном. Педагог показывает детям, нарисованное на ватмане шахматное поле, где все квадраты пустые – белые. (Приложение 2.)
– Что это за королевство? – еле сдерживая гнев, воскликнул король.
– Здесь и шагу сделать нельзя! Поле разлиновано на какие-то маленькие квадраты и все пустые. Как ходить? В каком порядке? И зачем мне это нужно? Приятнее ощущать в руках реальные золотые монеты.
– Прости меня, владыка, но ты не прав. Посмотри, сколько здесь путей- дорог – и прямо, и наискосок, и вперед, и назад! А вот и армия, командуя которой ты можешь проявить себя.
Тут старик высыпал из мешка множество странных фигурок. (Педагог высыпает из мешочка, где лежало чистое шахматное поле, настоящие шахматные фигуры.)
– Присмотрись к этим деревянным фигуркам, о владыка! Они все время воюют, наступают, отступают, устраивают засады, переживают чудесные приключения, Но они деревянные, поэтому здесь никогда не льется кровь, не рушатся дома, не плачут сироты. Вот где бывают удачные войны! Научись побеждать в этой бескровной войне, и слава о твоей мудрости дойдет до самых отдаленных уголков земли.
Задумался король. Очень хотелось ему прославиться на весь свет, и он стал учиться играть в шахматы – так старик назвал свою замечательную игру”.
– Ребята, если вы внимательно слушали сказку, то помните, что шахматное поле, которое принес старец чистое и белое и наша задача помочь королю – в правильном порядке заполнить маленькие квадраты. А тема нашего занятия “Штриховка древесины” поможет нам.
– Для выполнения более сложных и соответственно красивых работ нам необходимо освоить основные способы штриховки древесины. Посмотрите сколько способов штриховки древесины. (Педагог показывает иллюстрированные образцы штриховок из книги Д.Райта “Искусство выжигания по дереву”.) Используя штриховку можно создавать оптические иллюзии. Выжигая рисунки, где изображен пейзаж или архитектура с помощью штриховки удается достичь эффекта зрительного объема, натуральности.
Сегодня мы рассмотрим, как выполняется косая штриховка и равномерная косая штриховка. Посмотрите на образцы. (Педагог показывает два образца, изучаемых штриховок, выполненных на фанере.)
– Выполняя косую штриховку, рисуют ровные тонкие линии, пересекающиеся не под прямым углом, получаются сильно вытянутые ромбы. (Показать выполнение на школьной доске.)
– Выполняя равномерную косую штриховку, наносят тонкие линии по диагонали, от одного угла к другому. Все ячейки одинаковы по размеру и пересекаются под прямым углом. (Показать выполнение на школьной доске.)
– Используются изученные штриховки в сочетании с другими пересекающимися линиями для создания разных плоскостей заднего плана, а по отдельности можно оформить верхнюю одежду на людях и сказочных персонажах на рисунке (показать готовую работу на фанере, где изображен медведь в сюртуке и шароварах), в архитектуре оформляется косой и равномерной косой штриховкой крыши и стены зданий (показать готовую работу на фанере, где изображен двухэтажный дом и работу, где изображена колокольня).
4. Закрепление изученного материала.
Практическая работа.
– Тяжело королю отказаться от своей старой жизни, где были войны и захваты, но все же он сделал свой правильный выбор – будет играть в шахматы. А поле шахматное все еще чистое. Ребята, давайте приступим к заполнению квадратов, но прежде чем начать работу повторим правила по технике безопасности при работе с электровыжигателем. Вы знаете, что пренебрежение правилами по ТБ приводит к травматизму и наносит вред здоровью. (Дети перечисляют все правила по ТБ.)
– Перед вами лежат технологические карты и чистые листочки бумаги – фрагмент шахматной доски. Соблюдая последовательность 2, 3, 4, 5, выполните все операции сначала на бумаге. (Педагог проговаривает последовательность выполнения операций по технологической карте. Дети выполняют работу по технологической карте на 1/2 листке бумаги. )
– Следующий этап вашей работы заключается в выполнении всех операций на фанере – 1, 2, 3, 4, 5, 6. (Дети выполняют работу по технологической карте на фанере.)
Индивидуальная помощь обучающимся при выполнении всех операций по технологической карте. Мини выставка детских работ.
– Какие ровные линии у Маши и Марины, как аккуратно выполнена работа у Лены…
5. Подведение итогов занятия.
– Ребята, чему вы сегодня научились?
– Мы научились выполнять косую и равномерную косую штриховку.
– Как выполняется косая и равномерная косая штриховка?
– Косая штриховка выполняется нанесением ровных пересекающихся линий не под прямым углом.
– Косая равномерная штриховка выполняется нанесением ровных линий по диагонали под прямым углом.
– Пригодится ли вам это в дальнейшей работе? Где?
– Да, пригодится. С помощью штриховки можно выполнять более сложные и интересные работы по выжиганию без применения акварельных красок и гуаши.
– Помогли мы королю сделать правильный выбор?
– Да, теперь он будет направлять свою силу и власть только на игру с шахматными фигурами.
– Шахматная королева передает вам, ребята, письменное послание:
“Я, ее Величество, шахматная королева внимательно наблюдала за вашей работой и хочу отметить аккуратность Маши, старательность Ани, внимательность Марины… Спасибо вам за ваше трудолюбие, желаю вам творческих удач на занятиях по выжиганию. В благодарность дарю вам волшебные фигуры”.
Вручаются сделанные вручную из плотного картона, шахматные фигуры. С обратной стороны написано пожелание: “Маше желаю счастья! Ане желаю удачи!”
– Ребята, спасибо за активное сотрудничество и хорошую работу.
Данный урок технологии по теме “Штриховка древесины” относится к блоку занятий “Выжигание по дереву” в программе 5-го класса.
В процессе занятий дети знакомятся с приемами выполнения “косой” и “равномерной косой штриховки”, совершенствуют умение работать по технологическим картам.
12 быстрорастущих тенистых деревьев к 2022 году
Ах, тени. Это то, чего мы все жаждем от наших деревьев, но часто на это может уйти много времени. Ищете более быстрые результаты? Посмотрите на эти 12 быстрорастущих тенистых деревьев.
1. Осина дрожащая (Populus tremuloides)Если бы существовала Книга рекордов Гиннеса по деревьям, осина дрожащая попала бы в нее — несколько раз. Во-первых, у него самый широкий естественный ареал среди всех деревьев в Северной Америке, охватывающий 47 градусов широты (что равно половине расстояния от экватора до Северного полюса), 110 градусов долготы (девять часовых поясов) и высоты от уровня моря до тимберлайн. Это также самый крупный живой организм, растущий клонами, которые размножаются, главным образом, выпуская ростки из своих корней. А что касается самого старого… возраст клона в Миннесоте оценивается в тысячи лет!
Это дерево не для всех мест. Но посаженная в правильном месте дрожащая осина восхищает цветом, движением и звуком.
Зоны 1-7
2. Северный красный дуб ( Quercus rubra)Северный красный дуб был назван натуралистом Джозефом С. Иллика, и считается национальным достоянием. Его особенно ценят за его приспособляемость и полезность, в том числе за его выносливость в городских условиях. Это среднее и крупное дерево также известно своим блестящим осенним цветом, представляющим большую ценность для дикой природы.
Независимо от того, выбираете ли вы дерево для посадки во дворе или на ферме, обратите внимание на этот быстрорастущий вид.
Зоны 3-8
3. Бумажная береза ( Betula papyrifera )Бумажная береза – одно из самых любимых деревьев в ландшафте Новой Англии, она даже служит государственным деревом Нью-Гемпшира. Это быстрорастущее растение часто сажают из-за красоты его самой отличительной черты — гладкой белой коры, которая скручивается и отслаивается, когда дерево взрослеет. Он также дает всплеск ярко-желтого цвета каждую осень. Высокая устойчивость к оленям и терпимость к широкому спектру почвенных условий только добавляют популярности этому дереву.
Зоны 2-7
Подробнее: 10 засухоустойчивых деревьев, отбрасывающих тень
сорта, это дерево отличается цветом. Зимние почки, гроздья мелких зимних/весенних цветов, стебли листьев, веточки и крылатые летние плоды имеют красный оттенок. И, конечно же, осеннее шоу захватывает дух: красные и оранжевые листья смешиваются, создавая эффект заката.Прекрасная красная окраска, хорошая структура ветвей и более высокая скорость роста делают красный закатный клен желанным украшением любого двора или общественного места.
Зоны 4-8
5. Каркас ( Celtis occidentalis)Каркас, хотя его часто забывают случайные потребители, эксперты по деревьям обычно называют «крепким деревом». Эти деревья, произрастающие на самых разных почвах к востоку от Скалистых гор от южной Канады до Флориды, процветают в широком диапазоне температур и на участках с годовым количеством осадков от 14 до 60 дюймов. Они могут даже противостоять сильным ветрам и терпеть загрязнение воздуха.
Вся эта выносливость является хорошим выбором для ландшафта, особенно если вы ищете энергосберегающее тенистое дерево, которое не требует полива.
Зоны 3-9
Подробнее: Посадка деревьев: как правильно выбрать место для посадки
6. Дуб штифтовый ( Quercus palustris) Дуб, пожалуйста, по причинам, которые мне нравятся полностью объяснить», — написал писатель-натуралист Хэл Борланд в «Лесах соотечественника».Но домовладельцы и городские лесники довольны этим деревом по вполне определенным причинам: крепкая древесина; плотный оттенок; устойчивость ко многим почвенным условиям, жаре, уплотнению почвы и загрязнению воздуха; свободен от большинства основных вредителей; радует глаз в любое время года; и легко сажать. Излишне говорить, что этот быстрорастущий дуб часто встречается во дворах, на улицах и в парках.
Зоны 4-8
7. Береза речная ( Betula nigra )Как следует из названия, речная береза в природе растет вдоль берегов рек. Но как ландшафтное дерево его можно посадить практически в любом месте в США. Этот вид ценится за относительно быстрый рост, устойчивость к влажности и некоторой засухе, уникальную вьющуюся кору, раскидистые ветви и относительную устойчивость к березовому мотыльку.
Это дерево также создает красивое осеннее шоу, добавляя всплеск ярко-желтого осеннего цвета.
Зоны 4-9
8. Северная Катальпа ( Catalpa speciosa)Это дерево требует вашего внимания. Белые эффектные цветы. Гигантские сердцевидные листья. Свисающие бобовидные семенные коробочки. Скручивание ствола и ветвей. Как ты мог не остановиться, чтобы принять это? И со всеми этими уникальными особенностями северная катальпа нравится и детям.
Хотя это уникальное и выносливое дерево подходит не для каждого места, оно быстро растет и растет в парках и во дворах по всей стране.
Зоны 4-8
Подробнее: 5 потрясающих цветущих деревьев
9. Свитгам американский ( Liquidambar styraciflua )Свитгум американский — с его звездообразными листьями, аккуратно компактной кроной, интересными плодами и ветвями с уникальными пробковыми наростами, называемыми крыльями, — это привлекательное тенистое дерево. Он стал ценным образцом в парках, университетских городках и больших дворах по всей стране.
Если у вас есть место и вы хотите добавить немного осеннего цвета, это дерево — верный выбор. Глянцевые зеленые листья осенью приобретают красивые оттенки желтого, оранжевого, красного и пурпурного.
Зоны 5-9
10. Тюльпанное дерево ( Liriodendron tulipifera )Можно спорить о том, являются ли «тюльпаны» очертаниями его листьев или чашевидными цветами. Но оба, несомненно, способствовали причудливому названию, данному этому дереву первыми поселенцами. И сегодня тюльпановое дерево по-прежнему любимо за его красоту, служа государственным деревом Кентукки, Индианы и Теннесси. Это самая высокая из восточных лиственных пород и быстро растет в подходящих условиях.
Это потрясающее дерево быстро растет и не страдает от многих проблем с вредителями.
Зоны 4-9
11. Красное дерево рассвета ( Salix babylonica )Внушительное дерево по любым меркам, красное дерево рассвета относительно беззаботно и быстро растет. Его прекрасные перистые листья, безусловно, являются отличительной чертой, и хотя это дерево лиственное, оно производит округлые шишки. Долгое время считалось, что секвойя на рассвете вымерла — доказательства ее существования были найдены среди окаменелостей динозавров — пока она не была обнаружена живой и здоровой в сельской горной местности Китая. Сейчас его выращивают по всему миру.
Зоны 5-8
Подробнее: Маленькие деревья тоже могут давать тень
12. Клен Солнечной долины ( Acer rubrum ‘Солнечная долина’)Желание тени и быстрорастущей осени клен без «вертолетов»? Не смотрите дальше. Клен солнечной долины предлагает ярко-красный осенний цвет и симметричную овальную крону, но он не дает семян. Это дерево также не требует особого ухода, и его легко выращивать.
Зоны 4-7
быстрорастущие тенистые деревьятенистые деревья
All About Shade Trees — This Old House
Shady Welcome
Photo by Andrea Rugg/Beateworks/CorbisИметь дом означает пустить корни, и ничто так не подчеркивает это понятие, как посадка большого дерева, чье лиственное объятие затенит ваш дом и двор. Мы говорим о дубах, вязах, кленах, буках — деревьях, которые могут жить целый век и чьи имена вызывают в воображении городские пейзажи и пикники на заднем дворе. Такое дерево — это инвестиция в будущее: оно может остаться в виде ветки, но когда вы увидите, как оно растет, его крона расширяется, а ствол утолщается по мере того, как оно поднимается на полную высоту 50 футов или более, вы начнете ощущать, как оно растет. как член семьи.
Есть и практические причины, чтобы добавить одно из этих деревьев. Их более глубокие корни снижают вероятность коробления дорожного покрытия, а их сильные ветви менее склонны ломаться под воздействием ветра или снега, чем у более веретенообразных экземпляров. При правильном размещении они могут сохранять в доме прохладу летом и тепло зимой, сокращая счета за коммунальные услуги на 25 процентов. Кроме того, когда дело доходит до привлекательности, зрелое тенистое дерево может повысить стоимость недвижимости на целых 20 процентов.
Мы сузили выбор до шести видов, все они любимы за их внешний вид, долговечность и неприхотливость в уходе. А весна – идеальное время для посадки. Ключ к успеху? Размещение правильного типа дерева в правильном месте, где оно может беспрепятственно расти. Читайте наше руководство по выбору, посадке и уходу за тенистым деревом, которое будет расти прямым и высоким и обогатит ландшафт для будущих поколений.
На фото: Большое лиственное тенистое дерево, такое как этот ясень, которое может достигать высоты 120 футов, служит фокусом ландшафта.
Анатомия тенистого дерева
Иллюстрация Родики ПратоПостоянные корни прикрепляют дерево к земле, а временные питающие корни несут воду и питательные вещества к веткам, ветвям и листьям. В зрелом возрасте дерево правильной формы имеет сбалансированную крону и один сильный лидер.
Shade Tree Vitals
Фото Майка Родригеса/iStockPhotoСколько они стоят?
Годовалый «хлыст» без ответвлений начинается от 10 долларов; 2-летнее дерево, выращенное в горшке, стоит 20 долларов и выше. Выращенное в поле дерево со стволом диаметром 2 дюйма может стоить от 200 до 1000 долларов.
Когда сажать?
Как правило, деревья лучше всего сажать весной или ранней осенью, чтобы до наступления экстремальных погодных условий у них развились сильные корни. Высаживайте деревья с открытыми корнями только ранней весной.
Сделай сам или наймите профессионала?
Легко посадить 55-фунтовое дерево в горшке. Но один весом в 300 фунтов? Вызовите профессионала, так как установка обычно включена для деревьев с диаметром ствола более 2 дюймов.
Сколько ухода?
Вновь посаженные деревья нуждаются в дополнительном поливе и обрезке в течение первых трех лет, а затем только по мере необходимости.
Как долго они живут?
Отсутствие болезни или повреждения, часто более 100 лет.
Основы покупки: горшки
Иллюстрация Родики ПратоДля удобства большинство людей покупают деревья в возрасте от трех до пяти лет, которые продаются в 15-галлонных горшках в питомниках или домашнем центре. Чтобы осмотреть один, осторожно вытащите дерево из горшка; густая сплошная масса извивающихся корней – плохой знак. И если корневая шейка дерева заглублена, не покупайте его.
Основы покупки: Bare Root
Иллюстрация Родики ПратоВыращенные в поле, выкопанные в период покоя в возрасте около 1 года, а затем отправленные, небольшие деревья с открытыми корнями могут стать вариантом экономии денег. Ищите несколько маленьких волокнистых корней, влажных, но не заплесневелых. Посадите в течение 72 часов или держите в ведре с водой до готовности к посадке.
Основы покупки: мяч и мешковина
Иллюстрация Родики ПратоВзрослые, выращенные в поле деревья выкапывают с неповрежденной землей, затем оборачивают мешковиной и продают в питомники. Проверьте сильный лидер и твердый корневой ком; если мешковина порвана, корни могут быть сломаны. Корневой ком должен быть в 10-12 раз больше калипера (диаметра ствола), измеренного на 6 дюймов выше корневой шейки.
Посади правильно
Фото Томаса Дж. СториКорни распространяются наружу, поэтому лучше всего сделать широкое неглубокое отверстие, позволяющее корневой шейке находиться на высоте от 1 до 3 дюймов над почвой.
Деревья в горшках: Выкопайте яму с расширяющимися наружу сторонами, в три раза превышающую ширину контейнера. Аккуратно вытащите дерево из горшка. Обрежьте все закрученные корни четырьмя вертикальными надрезами по бокам корневого кома. Добавьте почву, держа корневую шейку над отверстием, и полейте.
Деревья с голыми корнями: Замочите на ночь, затем обрежьте поврежденные корни. Выкопайте яму шириной 3 фута и глубиной 1 фут, насыпав почву в центре так, чтобы корневая шейка находилась выше уровня земли. Расширьте корни над насыпью и засыпьте землей. Полейте один раз, чтобы почва осела, и снова полейте.
Деревья из мешковины: Выкопайте яму такой же глубины, как корневой ком, и в пять раз шире, чтобы обеспечить быстрое укоренение. Переместите дерево на место. Добавьте почву так, чтобы корневая шейка была выше верхней части отверстия. Удалите всю проволоку, шпагат и мешковину. Засыпать землей и обильно полить.
Дайте простор для роста
Иллюстрация Родики ПратоСлишком большое дерево на слишком маленьком пространстве — слишком распространенная проблема. Негабаритное для своего участка дерево может повредить крышу или фундамент дома, задеть линии электропередач и посягнуть на соседний участок. Внимательно рассмотрите размер экземпляра во взрослом состоянии и верьте, что он вырастет таким большим. Типичный задний двор глубиной 55 футов может вместить одно большое тенистое дерево, посаженное не менее чем в 20 футах (или примерно на половине ширины его взрослого навеса) от дома и в 5 футах от тротуара. В типичном переднем или боковом дворе глубиной около 30 футов выберите дерево среднего размера не выше 40 футов и посадите его на расстоянии не менее 20 футов от фундамента дома. Вокруг линий электропередач придерживайтесь небольшого дерева высотой до 25 футов.
Пора прощаться?
Фото Андреа ДжонсСрубить 75-летнее дерево, даже если оно повреждено, больно или причиняет ущерб мощением, — задача непростая. Перед принятием решения проконсультируйтесь с арбористом. Тяжелую конечность, которая ненадежно наклонена, можно спасти с помощью тросов или распорок; один с мертвыми и сломанными ветвями может быть в порядке с хорошей обрезкой. Лесовод может оценить, поддается ли лечению больное дерево, или изменения в цвете листьев, развитии или отмирании кончиков ветвей указывают на то, что оно должно быть уничтожено.
Собери дерево: белый дуб
Фото Сьюзан А. Рот; (врезка) Christa Brand/GAP Photos(Quercus alba)
Размер: 50-80 футов в высоту и ширину
Где: Зоны 3-8
Широкие и округлые в зрелости; Уроженец США с плоскими лопастными листьями, которые можно адаптировать к различным условиям выращивания.
Изюминка: Яркая осенняя листва
Нравится внешний вид, но не хватает места? Нажмите, чтобы увидеть дерево меньшего размера с аналогичными атрибутами.
Подходящая замена: Американский граб
Фото Дж. Пола Мура/Getty Images; (врезка) Les Saucier/Getty Images(Carpinus caroliniana)
Размер: 20-35 футов в высоту и ширину
Где: Зоны 3-9 размер, округлый купол. Максимальный рост достигается во влажной, кислой почве, но очень хорошо себя чувствует в менее идеальных условиях. Из него получится прекрасное уличное или газонное дерево. Темно-зеленые листья осенью становятся ярко-желтыми до ярко-красных.
Собери дерево: американский бук
Фото Пола Дебуа/GAP Photos; (вставка) Андреа Джонс(Fagus grandifolia)
Размер: 50-70 футов в высоту, 40-70 футов в ширину
Где: Зоны 4-9
9000-широкая крона листва. Хорошо растет на солнце или в тени.
Highlight: Гладкая светло-серая кора
Подходящая замена: Black Gum
Фото Дорлинг Киндерсли/Getty Images; (врезка) Марк Болтон(Nyssa sylvatica)
Размер: 30-50 футов в высоту, 20-30 футов в ширину Темно-серая кора заметно разбита на толстые гребни, но именно осенняя листва делает его желанным. Кожистые листья осенью становятся желтыми, оранжевыми, красными или пурпурными на одной ветке. Кислые темно-синие плоды шириной 1,5 см привлекают птиц.
Собери дерево: красный клен
Фото Андреа Джонс; (врезка) Дэйв Зубраски/GAP Photos(Acer rubrum)
Размер: 40′-60′ в высоту, 30′-50′ в ширину
Где: Зоны 3-9
Круглая крона и три веточки -лопастные, зубчатые листья. Конкретные сорта будут лучше расти в разных регионах.
Highlight: Ярко-красная осенняя листва
Подходит для замены: Клен Paperbark
Фото DEA/RANDOM/Getty Images; (врезка) DEA/C. SAPPA/Getty Images(Acer griseum)
Размер: 20-30 футов в высоту, 15-25 футов в ширину
Где: Зоны 4-8
Это настоящая звезда зимнего пейзажаКак элемент зимнего пейзажа . Кора богатого коричного оттенка отслаивается, обнажая гладкую коричневую кору снизу, а листья, темно-голубовато-зеленые сверху и пушистые снизу, осенью становятся ярко-красными. Трехконечные листья сверху сине-зеленые, снизу опушенные. Осенью они становятся оранжево-красными.
Собери дерево: вяз Valley Forge
Фото Джона Гловера/GAP Photos; (врезка) Майкл П. Гадомски/Getty Images(Ulmus Americana ‘Valley Forge’)
Размер: 60′-80 ‘высотой, 30′-50’ шириной
Где: Зона 2-9
и Vase- Этот сорт с полным, плотным пологом был выведен, чтобы противостоять голландской болезни вяза.
Highlight: зубчатые овальные листья
Подходящая замена: Вяз ажурный
Фото Bostonian13/commons.wikipedia.org; (вставка) KENPEI/commons.wikipedia.org(Ulmus parvifolia)
Где: Зоны 4-9
Размер: 40-50 футов высотой, 25-40 футов шириной
Голландская болезнь вяза и вязовый листоед. Имеет округлую крону с однородными, тонко текстурированными ветвями. По мере взросления дерева кусочки коры отслаиваются, создавая интригующий крапчатый вид с серыми, кремовыми, оранжевыми, коричневыми и зелеными оттенками. Прекрасное газонное или уличное дерево, оно легко приспосабливается к экстремальным условиям почвы и климата.
Собери дерево: Южная магнолия
Фото: Саксон Холт; (врезка) Гарольд Х. Хоффман/Getty Images(Magnolia grandiflora)
Размер: 60–80 футов в высоту, 30–50 футов в ширину
Где: Зоны 6–9
Y 9000; глянцевые, темно-зеленые листья с матово-коричневой нижней стороной. После посадки засухо- и жаростойкий.
Изюминка: Ароматные весенние цветы
Подходит для замены: Magnolia ‘Kay Parris’
Фото Photos Lamontagne/Getty Images; (врезка) (c) Дерек Рэмси, 2007 г./commons.wikipedia.org(Magnolia grandiflora ‘Kay Parris’)
Размер: 20′-30 ‘Высот и широкий
Где: Зоны 6-9
‘ Kay Parris ‘-большая версия. очень популярная магнолия «Маленькая жемчужина», давно заменяющая очень большую южную классическую магнолию. Красивая компактная магнолия «Kay Parris» с чрезвычайно блестящими ярко-зелеными листьями с темно-оранжево-коричневыми пушистыми нижними сторонами и продолжительным периодом цветения делает ее выдающейся.
Собери дерево: Лондонский платан
Фото Avtg/iStockPhoto; (врезка) Плантография/Алами(Platanus x Acerifolia)
Размер: 70′-100 ‘Высот, 65′-80’ Ширин
Где: Зоны 4-8
, массальная сзади, сзади,
. с раскидистыми ветвями в зрелом возрасте.
Highlight: Оливково-кремовая пятнистая кора
Подходит для замены: London Planetree
Фото JoJan/commons.wikipedia.org; (вставка) Line1/commons.wikipedia.org(Platanus x Acerifolia ‘Morton Circle’)
Размер: 60 ‘Высота и 45’ шириной
, где:
Зоны 4-8‘Morton. ‘ — один из группы новых сортов этого поистине великолепного дерева, которое благодаря своим размерам чаще всего можно увидеть в парках и на больших жилых массивах. Пирамидальное с сильной вертикальной формой, это сильнорослое дерево с такой же пятнистой корой от кремового до оливкового цвета, которая является изюминкой зимнего пейзажа.
Шесть тенистых деревьев, которые нужно пропустить
Фото Ikmo-ned/commons.wikipedia.orgОни эффектны и быстро растут, но выращивать эти деревья — головная боль
1. Осина дрожащая (Populus tremuloides) Самое распространенное дерево в Северной Америке; его корни агрессивно присасываются, что означает, что он быстро размножается.
2. Клен остролистный (Acer platanoides) Инвазионен на северо-востоке и северо-западе; крепкие корни с неглубокой поверхностью трескаются и деформируют тротуары.
3. Сладкая камедь (Liquidambar styraciflua) (на фото) Распространенная на юго-востоке, эта неприятность имеет инвазивную корневую систему и засоряет дворы и улицы колючими, липкими плодами, опадающими зимой.
4. Шелковица (Morus alba, Morus rubra) Дрожжи грязные ягоды; распространяется птицами по всей восточной части США
5. Черный орех (Juglans nigra) Корневые выделения делают окружающую почву токсичной для многих других растений.
6. Небесное дерево (Ailanthus altissima) Этот импорт дает семена, которые прорастают и вытесняют другие растения; инвазивен во всех штатах, кроме штатов Северных равнин.
Сохранение родного ландшафта
Фото Саксон ХолтАмериканский каштан был доминирующим деревом на востоке США, пока в начале 1900-х годов фитофтороз не убил более 4 миллиардов из них. Вязы затеняли улицы и парки по всей стране; затем, в 1930-х годах, появилась болезнь голландского вяза, грибок, вызванный заражением насекомыми. Теперь ясеневые деревья по всей стране находятся под угрозой из-за, казалось бы, неудержимого изумрудного ясеневого мотылька, завезенного вредителя. Но надежда на горизонте. Специалисты по растениеводству из Национального дендрария США уже вывели и запатентовали два устойчивых к болезням сорта вяза, и в настоящее время наблюдается прогресс в области устойчивых к болезням каштанов. В настоящее время идет скрещивание американского ясеня с более выносливыми родственными видами, и, возможно, к следующему десятилетию этот вид может вернуться в наши районы.
Предупреждение о вредителях
Фото Фила НиксонаОни жуют, сосут, грызут; насекомые являются одними из самых страшных бедствий, поражающих лиственные деревья. Некоторые из них являются видоспецифичными, в то время как другие менее разборчивы. Вот как устранить повреждение.
Изумрудно-ясеневый мотылек
Полудюймовый металлически-зеленый жук; личинки питаются внутренней корой, в конечном итоге убивая пораженные ясени.
Исправление: Попросите специалиста нанести системный инсектицид даже на здоровые деревья.
Предупреждение о вредителях: азиатский усач
Фото Барбары Стрнадовой/Science SourceЧерный жук длиной в дюйм с белыми пятнами; личинки проникают в сердцевину клена, ивы и вяза.
Исправление: Нет; удалить зараженные деревья.
Предупреждение о вредителях: непарный шелкопряд
Фото Э. Р. Деггингер/Science SourceТемные мохнатые пятнистые гусеницы длиной до 2 дюймов обнажают ветки многих видов деревьев.
Исправление: Слишком широкое распространение для полного устранения. Воздушное опрыскивание пестицидами может снизить популяцию.
Предупреждение о вредителях: тля
Фото Visuals Unlimited/Nigel Cattlin/Getty ImagesКрошечные вредители разных цветов, поражающие многие виды деревьев. Сосание повреждает листья; выделения, похожие на медвяную росу, провоцируют появление сажистой плесени.
Исправление: Игнорировать легкие заражения; обработайте плесень целевым пестицидом.
Предупреждение о вредителях: палаточные гусеницы
Фото Ингрид ТайларПушистые гусеницы длиной 2 дюйма поражают многие виды деревьев. Пирующие личинки обнажают деревья.
Исправление: Игнорировать и позволить естественным хищникам, включая лягушек, грызунов и птиц, атаковать их.
Хорошие соседи
Фото Максин Адкок / GAP PhotosТеневые деревья часто пользуются плохой репутацией среди садоводов, потому что их листья блокируют солнечный свет, а их корни поглощают много воды, превращая почву вокруг них в пустыню. Но подходящие компаньоны существуют, например, эти обитатели сухой тени.
Кровоточащее сердце
(Lamprocapnos spectabilis)
Где: Зоны 3-9
Лесной многолетник с папоротниковидной листвой; Эффектные сердцевидные цветки от розового до красного цвета с белыми внутренними лепестками возвышаются над изящными стеблями высотой от 2 до 3 футов.
Дополнительный оттенок: Foam Flower
Фото FHF Greenmedia/GAP Photos(Tiarella cordifolia)
Где: Зоны 4-9
Родом из восточной части США, это многолетнее растение, образующее комки, распространяется побегами, образуя толстый зеленый ковер высотой от 6 до 12 дюймов. Маленькие белые цветы создают вид пены, парящей над листьями.
Цветовой компаньон: Hosta
Фото Lee Avison/GAP Photos(Хоста)
Где: Зоны 3-8
Хорошо воспитанный, с эффектной листвой от сине-зеленого до зеленовато-желтого цвета, с цветками от кремового до фиолетового. Растет даже под деревьями черного ореха. Размер варьируется в зависимости от разновидности.
Цветовой компаньон: японская анемона
Фото Джона Гловера/GAP Photos(Anemone hupehensis)
Где: Зоны 4-8
Уроженец Китая, это многолетнее растение весной образует пучки листьев, а в конце лета или осенью на стеблях появляются эффектные розовые или белые цветы. около 3 футов в высоту, которые развеваются на ветру.
Обрезка 101
Иллюстрация Родики ПратоНа молодом дереве вы обрезаете, чтобы создать сбалансированную, хорошо распределенную крону.
Годы 1-5: Обрезка для поощрения единственного лидера и обрезка водяных побегов и побегов. Удалите ветки, которые создают слабую или узкую промежность или резко наклоняют ствол. По мере роста дерева удаляйте ветки в нижней трети ствола.
Старше 5 лет: Удаляйте поврежденные, больные или перекрещивающиеся и трущиеся ветки. Также обрежьте, чтобы создать лучшее расстояние между ветвями.
Обрезка 101: обрезать или не обрезать?
Рассмотрите диаметр ветки с нашим гидом.
Озеленение тени | Министерство энергетики
Солнечное тепло, поглощаемое окнами и крышами, может увеличить затраты на охлаждение. Включение тени от элементов ландшафтного дизайна может помочь уменьшить приток солнечного тепла. Затенение и эвапотранспирация (процесс, при котором растение активно движется и выделяет водяной пар) от деревьев может снизить температуру окружающего воздуха на 6° F. Поскольку прохладный воздух оседает у земли, температура воздуха непосредственно под деревьями может достигать 25° F. °F ниже, чем температура воздуха над близлежащей асфальтированной дорогой.
Ознакомьтесь с инфографикой Energy Saver 101 по ландшафтному дизайну, чтобы узнать, как ваш ландшафт может помочь вам сэкономить энергию и повысить комфорт в вашем доме.
Эффективное использование тени требует от вас знания размера, формы и местоположения движущейся тени, которую отбрасывает ландшафт. Кроме того, дома в прохладных регионах никогда не перегреваются и не требуют затенения. Поэтому важно понимать, какие варианты ландшафтных оттенков будут лучше всего работать в вашем региональном климате и вашем микроклимате.
Доступны деревья различных размеров, плотности и формы практически для любого оттенка. Чтобы блокировать солнечное тепло летом, но пропускать большую его часть зимой, используйте лиственные деревья. Чтобы обеспечить постоянную тень или защититься от сильного ветра, используйте густые вечнозеленые деревья или кустарники. В жарком климате используйте местные виды или засухоустойчивые деревья или кустарники, адаптированные к местным климатическим условиям.
Лиственные деревья с высокой раскидистой кроной (т. е. листьями и ветвями) можно посадить к югу от дома, чтобы обеспечить максимальное затенение крыши в летнее время. Но будьте осторожны, чтобы не сажать такие деревья на южных сторонах домов, обогреваемых солнечными батареями. Затенение солнечных систем на крыше, даже частичное, напрямую повлияет на их эффективность. Деревья с более низкими к земле кронами более подходят для запада, где требуется тень от более низких углов позднего полуденного солнца, или для юга в домах, обогреваемых солнцем. Будьте осторожны, чтобы не сажать вечнозеленые растения слишком близко к южной стороне вашего дома, если вы хотите собирать пассивное солнечное тепло от зимнего солнца.
Хотя медленно растущему дереву может потребоваться много лет роста, прежде чем оно затенит вашу крышу, обычно оно живет дольше, чем быстрорастущее дерево. Кроме того, поскольку медленно растущие деревья часто имеют более глубокие корни и более сильные ветви, они менее подвержены поломке из-за ураганов или сильных снегопадов. Медленнорастущие деревья также могут быть более устойчивыми к засухе, чем быстрорастущие деревья.
Сажайте деревья достаточно далеко от дома, чтобы, когда они вырастут, их корневая система не повредила фундамент, а ветки не повредили крышу.
Лиственное дерево высотой от 6 до 8 футов (от 1,8 до 2,4 метра), посаженное рядом с вашим домом, начнет затенять окна в первый год, в зависимости от того, где оно находится. В зависимости от вида и дома дерево затенит крышу через 5-10 лет. Еще раз, если у вас есть солнечная фотоэлектрическая (PV) система на крыше, учитывайте размер и размещение дерева во взрослом состоянии, чтобы избежать затенения солнечных панелей.
Деревья, кустарники и почвопокровные растения также могут затенять землю и тротуар вокруг дома. Это уменьшает тепловое излучение и охлаждает воздух до того, как он достигнет стен и окон вашего дома. Используйте большой куст или ряд кустарников, чтобы затенять патио или подъездную дорожку. Посадите живую изгородь, чтобы затенять тротуар. Постройте решетку для вьющихся лиан, чтобы затенять патио.
Лианы также могут затенять стены в течение первого вегетационного периода. Решетка или решетка с вьющимися лозами, или ящик для растений с висящими лозами, затеняют периметр дома, пропуская прохладные бризы в затененную область.
Кусты, посаженные рядом с домом, быстро разрастутся и через несколько лет начнут затенять стены и окна. Однако не позволяйте густой листве расти непосредственно рядом с домом, где сырость и постоянная влажность могут вызвать проблемы. Хорошо благоустроенные дома во влажных районах позволяют ветрам обтекать дом, сохраняя дом и окружающую его почву достаточно сухими.
Чтобы обеспечить долгосрочную эффективность энергосберегающего озеленения, используйте виды растений, адаптированные к местному климату, включая засухоустойчивые озеленения в засушливых регионах. Местные виды лучше всего подходят, так как они требуют небольшого ухода после того, как приживутся, и избегают опасностей инвазивных видов. Чтобы найти лучшие варианты для вашего региона, посетите веб-сайт PlantNative.
- Учить больше
- Ссылки
Связано с энергосбережением
Энергоэффективное озеленение
Хорошо спроектированный ландшафт не только украсит ваш дом, но и сократит расходы на отопление и охлаждение.
Узнать больше
Ландшафтный дизайн для защиты от ветра
Хорошо спроектированный ландшафт не только украсит ваш дом, но и сократит расходы на отопление и охлаждение.
Узнать больше
Ландшафтный дизайн для сохранения водных ресурсов
Вы можете спроектировать ландшафт, экономящий не только энергию, но и воду.
Узнать больше
Энергосбережение 101 Инфографика: Ландшафтный дизайн
Наша новая инфографика охватывает все, что вам нужно знать об энергосберегающем ландшафтном дизайне.
Узнать больше
- Ландшафтный дизайн — h3ouse.org
- Карта зоны устойчивости растений USDA
- PlantNative
журналов открытого доступа | ОМИКС Интернэшнл
Страница не найдена — Страница, на которую вы пытались получить доступ, не существует на этом сайте. Пожалуйста, попробуйте следующие варианты
|
10 быстрорастущих тенистых деревьев для пятнистого солнечного света, где вы хотите
Введите ключевые слова для поискаГлавные новости дня
1
33 самые уютные дизайнерские спальни
2
Зачем вам эта программа проектирования с полным доступом
3
Лучшие линии мебели и домашнего декора для знаменитостей
4
60 идей для двора, которые превратят ваше пространство в рай
5
Лучшие книги по дизайну, которые можно купить сейчас
Каждый элемент на этой странице был отобран вручную редактором House Beautiful. Мы можем получать комиссию за некоторые товары, которые вы решите купить.
Посадите эти деревья сейчас, чтобы создать тень через несколько лет.
По Аррикка Элин Сансоне
YinYangGetty Images
Хотите добавить немного тени в свой сад, патио или террасу? Деревья — это ответ. Деревья дают убежище и пищу для диких животных, а когда вы сажаете свои собственные, вы можете наблюдать, как они растут! Обязательно выберите сорт, который переживет зиму в вашем регионе (проверьте свою зону устойчивости USDA здесь) и прочитайте описание растения, чтобы узнать его высоту и ширину в зрелом возрасте. При посадке держитесь подальше от инженерных сетей, подъездных дорог и, конечно же, вашего дома, чтобы дать дереву достаточно места, чтобы растянуть свои ветви и корни. Когда вы будете готовы к посадке, выкопайте яму той же глубины, что и корневой ком; слишком глубокая посадка является распространенной ошибкой! Удалите контейнер, или, если он скомкан и обмотан мешковиной, отрежьте мешковину и проволоку, потому что часть мешковины не разлагается. Можно добавить компост для улучшения текстуры почвы, но смешивайте его со всей грядкой, а не только с самой лункой. Исследования показали, что внесение поправок только в отверстие приводит к тому, что корни дерева остаются в крошечном отверстии, а не распространяются в родную почву. Снова заполните яму землей, которую вы удалили, аккуратно утрамбуйте почву и хорошо полейте. Поливайте его в течение первого года или двух, пока он не приживется.
Готов? Вот несколько быстрорастущих тенистых деревьев для вашего сада:
1
Цветущая вишня
Yun Han XuGetty Images
Весной это прекрасное дерево покрывается потрясающими гроздьями ароматных белых или розово-розовых цветов. Плакучий сорт еще более потрясающий!
USDA Зоны устойчивости: от 5 до 8
Размер: от 35 до 40 футов в высоту, от 15 до 25 футов в ширину
В МАГАЗИНЕ
2
Речная береза
Ron EvansGetty Images
Привлекательная шелушащаяся кора и желтый осенний цвет делают его хорошим выбором для больших дворов. Это самое красивое, когда растет как группа с несколькими стволами. Но имейте в виду, что это может быть грязно, регулярно сбрасывая небольшие ветки.
Зоны устойчивости USDA: от 4 до 7
Размер: от 40 до 60 футов в высоту и ширину
В МАГАЗИНЕ
3
Красный клен
Росс М. ГоровицGetty Images
Это любимое дерево предлагает одни из лучших осенних цветов, и они очень морозостойкие. Ищите такие сорта, как October Glory, у которых осенний окрас от ярко-оранжевого до красноватого.
USDA Зоны устойчивости: от 3 до 9
Размер: от 40 до 50 футов в высоту и ширину
В МАГАЗИНЕ
4
Европейский граб
mtreasureGetty Images
Это малоизвестное дерево густо разветвлено и в молодом возрасте имеет более прямую форму, а со временем становится более широкой. Осенью имеет приятный желто-оранжевый цвет.
Зоны устойчивости USDA: от 4 до 8
Размер: от 25 до 45 футов в высоту, от 25 до 25 футов в ширину
В МАГАЗИНЕ
5
Кизил
Danita DelimontGetty Images
Огромные розовые или белые весенние цветы, эффектные красные плоды, которые любят птицы, и ярко-красные осенние цвета — вот причины, по которым стоит посадить это популярное дерево. Он не становится огромным, поэтому это хороший выбор для небольших партий.
USDA Зоны устойчивости: от 5 до 9
Размер: от 15 до 20 футов в высоту и ширину
В МАГАЗИНЕ
6
Зелькова
pcturner71Getty Images
Это привлекательное дерево мало используется, но является выносливой альтернативой американскому вязу, который подвержен ряду болезней и вредителей. Это уроженец Японии, который быстро растет, с красивой облупившейся корой и ветвями, которые образуют форму вазы.
USDA Зоны устойчивости: от 5 до 8
Размер: от 50 до 60 футов в высоту и ширину
В МАГАЗИНЕ
7
Сервисберри
Mark TurnerGetty Images
Это кустарниковое местное дерево с ароматными гроздьями белых цветов, которые осенью становятся пурпурными ягодами. Можно сварить варенье, или поделиться с птичками. Посадите несколько в качестве экрана для уединения или один в качестве фокуса.
USDA Зоны устойчивости: с 4 по 9
Размер: около 25 футов в высоту и ширину
В МАГАЗИНЕ
8
Яблоня
Фотография Кита Геттера (все права защищены) Getty Images
Густые ветки, пурпурные цветы и бронзовые молодые побеги делают яблоню старомодным фаворитом. Он не становится огромным, поэтому хорошо работает в небольших дворах. Сажайте одиночно или группами.
USDA Зоны устойчивости: от 3 до 9
Размер: 15 футов в высоту и ширину
В МАГАЗИНЕ
9
целомудренное дерево
undefined undefinedGetty Images
Эта малоизвестная маленькая красавица быстро растет, летом у нее великолепные ароматные пурпурно-голубые цветы. Его можно обрезать для получения многоканального отображения.
Зоны устойчивости USDA: с 6 по 9
Размер: 12 футов в высоту и ширину
В МАГАЗИНЕ
10
китайская фисташка
Mark Miller PhotosGetty Images
Это дерево среднего размера имеет красивую округлую форму и невероятный осенний цвет, варьирующийся от ярко-оранжевого до малинового. И это не грязно — китайская фисташка не дает орехов, как ее двоюродная сестра, фисташка.
Зоны устойчивости USDA: с 6 по 9
Размер: 30 футов в высоту и ширину
В МАГАЗИНЕ
31 комнатное растение для небольшого сада
Оживите свои растения с помощью этих садовых украшений
20 лучших светильников для ваших растений
Как избавиться от одуванчиков раз и навсегда
80 идей ландшафтного дизайна для волшебного открытого пространства
Завод Kween и West Elm выпускают новую коллекцию
30 гениальных садовых подарков для мамы
Крутые и уникальные растения, о которых нужно знать
Симпатичные лейки для стильных родителей растений
20 изящных и стильных цветочных горшков
Ресурсы для разработки плана по деревьям и тени
Весеннее обновление 2021 | Страница часто задаваемых вопросов | Гибкость класса для учащихся | Обновления нового коронавируса
Для любого сообщества, заинтересованного в создании плана развития деревьев и тени, этот список ресурсов включает примеры наборов инструментов, передовые методы посадки и дополнительные ресурсы, которые помогут развивать городское лесное хозяйство в вашем сообществе.
Наборы инструментов Tree & Shade
TALKING TREES: Набор инструментов городского лесоводства для местных органов власти
Этот инструментарий предназначен для информирования о преимуществах городских лесов и предоставления руководящих принципов политики, позволяющих муниципалитетам двигаться к созданию устойчивой городской экосистемы. Информационные бюллетени о двуокиси углерода, энергии, качестве воздуха, качестве воды и стоке, экономике, социальных льготах, посадке и уходе описывают различные преимущества, которые городские деревья приносят, в понятной и информативной форме. Эти информационные бюллетени дополнены руководством по политике, тремя примерами из практики, оценкой программных инструментов и протоколом, который лучше иллюстрирует, как города могут добиться здоровых городских лесов. Полный отчет читайте здесь.
Инструментарий: Общественный уход за деревьями и планирование
В этом руководстве, подготовленном Университетом Флориды для округа Хиллсборо, обсуждаются передовые методы выбора, посадки и ухода за деревьями. Посмотреть сайт здесь.
Шейд Феникс
Эта веб-страница представляет собой портал для просмотра Феникса, генерального плана по деревьям и тени в Фениксе, а также других ресурсов в долине Феникс, которые облегчают планирование, посадку и уход за деревьями. Посмотреть веб-страницу здесь.
Темпе – Городской лес
На этой веб-странице перечислены ресурсы городского лесного хозяйства города Темпе, включая Генеральный план городского лесного хозяйства. Доступ к веб-сайту здесь.
План управления городским лесным хозяйством Сиэтла
Городские власти признают ценность и преимущества городских лесов, а также необходимость комплексного и адаптивного подхода к практическому обслуживанию и уходу за нашими деревьями. Чтобы удовлетворить потребности городских лесов Сиэтла, в 2007 году городские власти представили План управления городскими лесами в качестве руководящего документа для действий. В этом 30-летнем плане была поставлена цель увеличить растительность Сиэтла до 30 процентов к 2037 году, а также была создана основа для городских департаментов, некоммерческих организаций, жителей и сообщества в целом для поддержки усилий по сохранению городского леса. Посмотреть план здесь.
Правила посадки
- Списки растений и ресурсы – Сбор дождевой воды в засушливых районах и за их пределами
- Местные растения пустыни Сонора – Обильная пустыня
- Списки растений с низким потреблением воды – Департамент водных ресурсов Аризоны org/ListItem»> Выбор деревьев и уход за ними — Департамент лесного хозяйства и управления пожарами Аризоны
- Руководство по садоводству – Ботанический сад пустыни
- Маловодные деревья – Ассоциация муниципальных водопользователей Аризоны (AMWUA)
- Деревья Аризоны – Живой ландшафт и дизайн Аризоны
- Детали и спецификации посадки – Международное общество аборикультуры
- Руководство по выращиванию деревьев в контейнерах – Ассоциация питомников Аризоны org/ListItem»> Рекомендации по посадке: контейнерные деревья и кустарники — Университет Аризоны
- Создание съедобных ландшафтов в городском лесу Сиэтла
- Beacon Food Forest – Сиэтл, Вашингтон
- Связывание сети съедобных лесов Аризоны (LEAF)
Съедобные деревья
Взаимодействие с общественностью и городское лесное хозяйство
- Информация о владельце дерева – Деревья хорошие org/ListItem»> Древесные люди
- Презентации по связям с общественностью – Международное общество аборикультуры
- Построение партнерства между гражданами и агентствами с учетом различных интересов: опыт Коалиции национального леса Колвилл и лесного хозяйства Северо-Восточного Вашингтона
- Политика и политика в области городского лесного хозяйства: вовлечение граждан в муниципальные инициативы в области городского лесного хозяйства
- Мичиган-Сити, Индиана org/ListItem»> Хендерсонвилл, Северная Каролина
- Ноксвилл, Теннесси
- Комиссия по лесному хозяйству Джорджии
- Как вырастить великолепную деревянную доску — Фонд Arbor Day
- Гранд-Рапидс, Мичиган
- Даллас, Техас
Примеры муниципальных деревянных досок:
Гражданское лесное хозяйство в разных городах:
Дополнительные ресурсы
- org/ListItem»>
Преимущества деревьев и городских лесов — Alliance for Community Trees
- Древовидный совет сообщества Аризоны Древовидные ресурсы
- Инструменты дерева для некоммерческих организаций — Альянс общественных деревьев
- Департамент лесного хозяйства и пожарных ресурсов Аризоны
- Инструментарий создания здоровых мест
- Руководство по регулированию деревьев – Международное общество аборикультуры
